PDR950-S 箱變智能測控裝置采用一體化設計，集中了多種電量保護、非電量保護、測控、通訊、就地控制等功能，一臺設備即可完成多個設備才能協調完成的任務，在保證對變壓器的保護、測控、信息交換等相同的功能前提下，降低了產品使用難度和運行維護成本。
* 集中監控
將多種分散裝置和儀表的功能集中組合，實時監控變壓器的電流、電壓、油位及油溫等電量和非電量，并通過雙光纖組成光纖環網，將數據上傳至主站。
* 增強對變壓器的保護功能
集成了傳統變壓器繼電保護的功能，如三段式過流保護、三段式零序保護、過負荷保護、過電壓及低電壓保護；可選配變壓器差動保護、變壓器高低后備保護、電弧光保護、無線測溫等，其保護功能可以投退，方便用戶選擇使用。
* 事故記錄及存儲功能
裝置記錄變壓器的運行狀況，對于變壓器的保護跳閘事件、遙控事件、開關變位、非電量變位等 SOE 事件按時間順序記錄，可以根據用戶需求進行刪減（需口令），方便用戶調閱和檢查。
* 就地操作
相對傳統的監控方案，本裝置配置了液晶顯示和按鍵操作，方便維護巡檢人員就地調閱變壓器的監控、保護、開關變位、歷史記錄的等信息。
* 維護方便
裝置采用整體化設計，相對分散裝置和儀表組合監控，降低了接線復雜程度，簡化了維護手段和成本。
1. 采用4U半層標準鋁合金機箱；
2. 采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計 上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環 境下的適應能力和可靠性，實現每周波64點采樣；
3. 液晶顯示，適應極限高低溫（-40℃~75℃正常工作）；
4. 采樣精度高，測量電流、電壓精度為0.5%；
5. 交直流寬范圍輔助電源，工作范圍為AC或DC85~265V；
6. 58路開關量輸入(含非電量輸入)，裝置自帶DC24V驅動（標配29路）；
7. 9路繼電器輸出（標配6路）；
8. 6路直流量測量，標配1路熱電阻輸入（可增至3路熱電阻輸入,訂貨時需注明），標配 3路4-20mA輸入；
9. 2路弧光傳感器測量接口（標配不具備該接口，訂貨時需注明）；
10. 可選配5路以太網，10/100M自適應，支持Modbus和IEC60870-5-103/104通訊協議；
11. 可配置規約轉換模塊（標配6路，可選配10路串口），支持現場多種設備接入和規約 轉換，方便各種就地設備以光纖方式上傳各種信息；
12. 高抗干擾性，通過10項電磁兼容認證，所有指標均為最高等級通過。
13. 具備電度計量功能，可記錄正向有功、正向無功、反向有功、反向無功總電度量。
1.技術參數
| 技術要求 | 功能要求 | 應用參數 |
| 輔助工作電源 | 電源輸入 | AC/DC85~265V |
| 頻率 | 50Hz | |
| 功耗 | 正常允許≤0W；裝置動作≤15W | |
| 電流輸入 | 額定值 In | 5A（1A 需訂貨注明） |
| 測量范圍 | 0.03 In～1.2In | |
| 測量誤差 | ≤±0.5％ | |
| 功耗 | ≤0.5VA/相 | |
| 電壓輸入 | 額定值 Un | 100V/270V/690V/800V（可選配 1140V） |
| 測量范圍 | 0.05 Un～1.2Un | |
| 測量誤差 | ≤±0.5％ | |
| 功耗 | ≤0.5VA/相 | |
| 其他測量精度 | 頻率 | ≤±0.02Hz |
| 功率因數 | ≤±1.0% | |
| 有功功率/無功功率 | ≤±1% | |
| 開關量輸入 | 通道數 | 58 路 |
| 輸入方式 | 無源接點（自帶 24V 驅動） | |
| 隔離方式 | 光電隔離，隔離電壓 2500V | |
| 弧光信號輸入 | 通道數 | 2 路 |
| 輸入方式 | 空接點 | |
| 開關量電壓 | 無 | |
| 弧光時間誤差 | 純弧光保護 | 不大于±10ms |
| 雙判據保護 | 不大于±20ms | |
| 接點輸出 | 通道數 | 9 路 |
| 觸點容量 | AC250V，8A | |
| 輸入方式 | 空接點 | |
| 隔離方式 | 光電隔離，隔離電壓 2500V | |
| 通訊接口 | 通訊接口 | 2 路光口、5 路以太網、2 路 485 口， 可配置 10 路 485 規約轉換模塊 |
| 隔離類型 | 光電隔離 | |
| 波特率 | RS485：1200bps～9600bps 光口：155M、1310nm、ST 接口、單?！?0km 以太網：10M/100M 自適應 | |
| 通訊規約 | Modbus/IEC60870-5-104 等 | |
| 電度計量 | 計量精度 | 2 級 |
| 計量形式 | 正反向有功、無功電度 |
2.正常工作大氣參數
| 工作環境條件 | 無爆炸危險、無導電塵埃、無腐蝕性的場所。 |
| 工作環境溫度 | -40℃~+75℃，不宜存儲在堿性、酸性或易爆氣體環境中。 |
| 工作環境濕度 | 在最高溫度為 75℃時相對濕度不超過 50%；在較低溫度下可以有較高 的相對濕度，如在環境溫度為 20℃時，環境最高濕度可達 90%；因氣 溫變化偶爾產生的凝露，應采取特殊措施。 |
| 大氣壓力 | 80kPa~110kPa |
| 防護等級 | IP50 |
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能 |
| PDR950-S箱變智能測控裝置(純測控) | 適用于已配置華為數采的光伏電站項目的箱變測控 | 門板螺栓安裝，開孔尺寸：227×177mm,加4個Φ6.5mm安裝孔。 | 保護功能：三段式過流保護、三段式零序過流保護、過壓保護、低壓保護、過負荷保護、12路非電量保護； 遙測功能：高低壓側2路三相電壓、三相電流、頻率、功率因數、有功功率、無功功率、有功電度、無功電度；6路直流測量(3路4-20mA輸人+3路熱電阻) 遙信功能：29路開入(內部24V供電，可擴展到58路); 控制功能：標配6路繼電器輸出，用于高低壓保護輸出和高低壓遙控輸出(可擴展到9路)； 數字通訊：1路(或2路)RS485接口(MODBUS-RTU協議),1路以太網接口(IEC60870-5-103/104規約),可用于遙測、遙信、對時、遙控跳閘出口； 輔助指示：告警、動作指示，通訊狀態指示： |
| PDR950-SC箱變智能測控裝置(純測控+差動保護) | 增加差動速斷保護、比率差動保護功能，其余同上 | ||
| PDR950-SF箱變智能測控裝置(測控+光纖環網二合一) | 帶光纖環網，適用于風電場項目的箱變測控和光纖環網通訊 | 光纖環網：2路ST光纖接口，4路以太網接口； 保護功能、遙測功能、遙信功能、控制功能、數字通訊、輔助指示，均與PDR950-S相同； | |
| PDR950-SCF箱變智能測控裝置(二合一+差動保護) | 增加差動速斷保護、比率差動保護功能，其余同上 | ||
| PDR950-SG箱變智能測控裝置(測控+光纖環網+規約轉換三合一) | 帶光纖環網，帶規約轉換，適用于光伏電站項目的箱變測控和通訊規約轉換管理，可用于匯流箱、逆變器等設備的規約轉換 | 光纖環網：2路ST光纖接口，4路以太網接口； 規約轉換：下行6路RS485接口(可擴展到10路),上行1路以太網接口(IEC60870-5-103/104規約，可選IEC61850規約); 保護功能、遙測功能、遙信功能、控制功能、數字通訊、輔助指示，均與PDR950-S相同； | |
| PDR950-SCG箱變智能測控裝置(三合一+差動保護) | 增加差動速斷保護、比率差動保護功能，其余同上 |

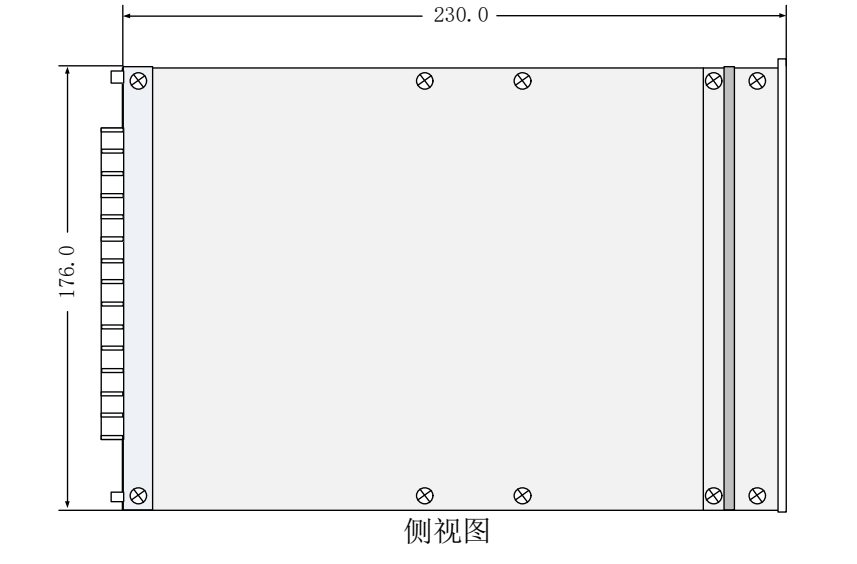

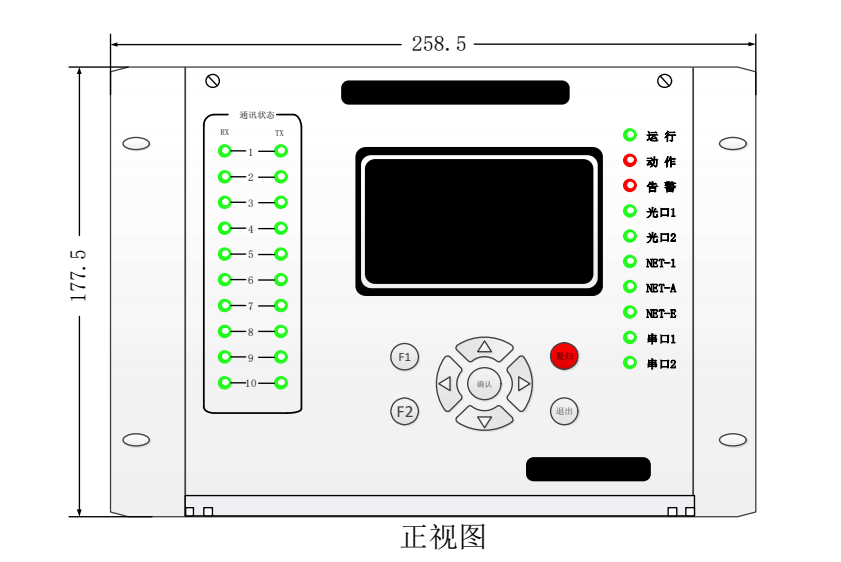

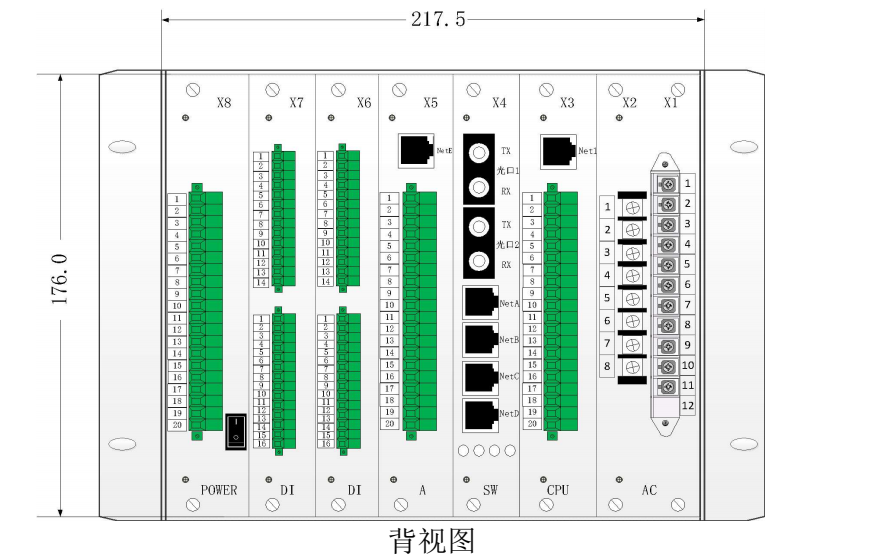

機箱外型尺寸圖

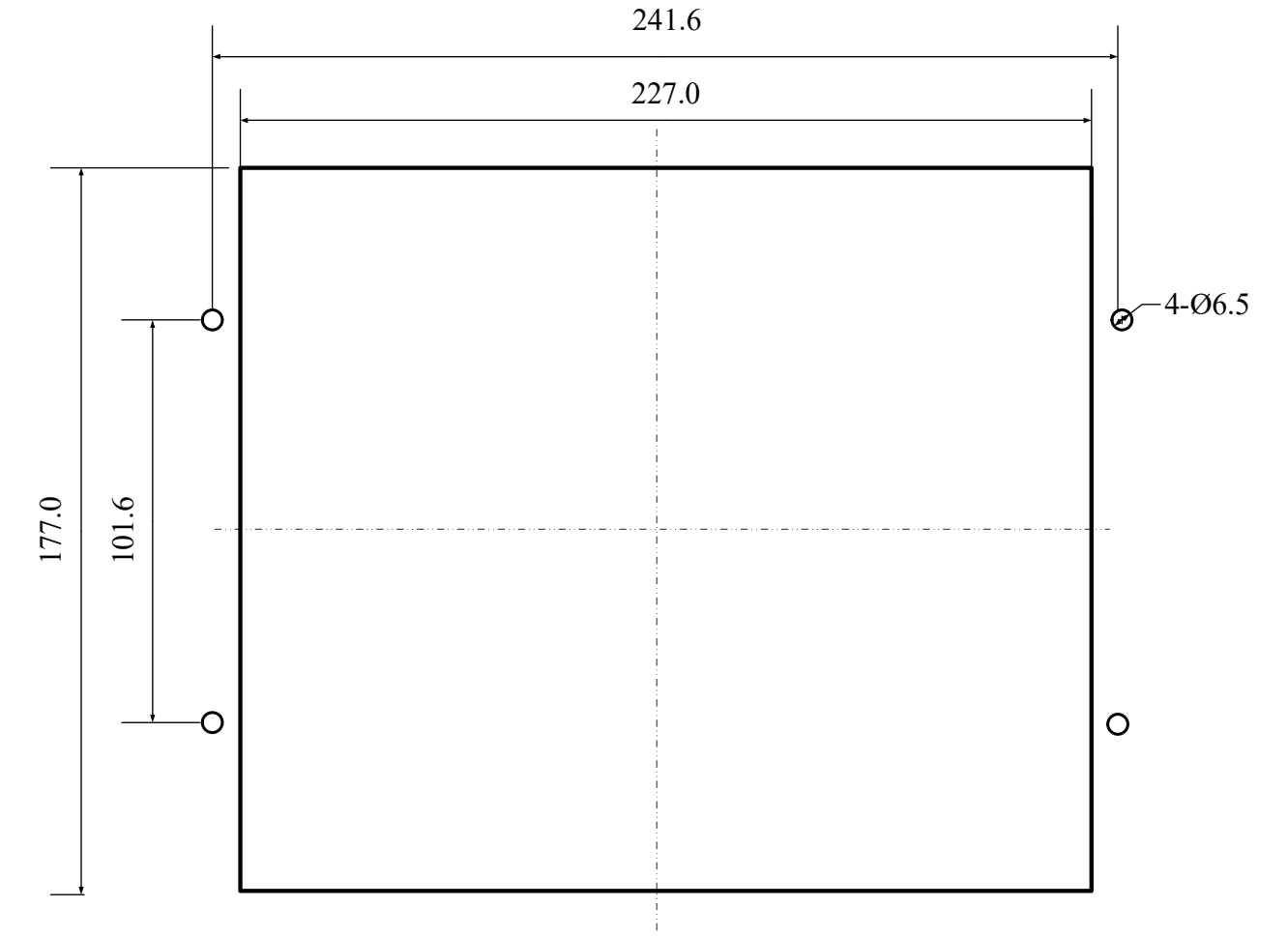

開孔安裝尺寸圖
注：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用?5 螺栓固定；
