DR-XDL9多回路相地短路保護裝置適用于電廠、煤炭、鋼鐵、紡織等 400V TN 系統，可解決 MCC 線路中小電阻接地、塑殼開關和熱繼電器不動作，造成 PC 越級跳閘引發大面積失電問題。相地短路保護 裝置通過不間斷地監測各回路的零序 CT 電流，滿足條件后先報警后跳閘，切斷供電故障線路，以保護設 備，避免越級跳閘停電造成巨大的經濟損失。
實時監控：在集控單元、中央監測主機上，能夠?qū)崟r顯示被監測線路的零序電流(電壓)，有助于檢修 人員精確判斷系統絕緣狀況，并做檢修計劃。
二級預警、及第三級跳閘功能：支持二級預警功能，系統檢測到漏電流值超過預警定值時，發出警報， 并自動延時后調整到下級定值，直至跳閘切除故障線路或電動機；可根據現場工況設定相應的二級報警定 值、報警延時和第三級脫扣動作時間和跳閘整定值，躲過啟動不平衡電流，并配合上級零序保護，以防止 越級跳閘引發大面積停電。也可以選擇不跳閘。
高靈敏度小尺寸零序電流互感器：為了便于零序電流互感器在抽屜內安裝（有的電纜室放不下常規零 序電流互感器），本公司的智能漏電互感器采用“超微晶鐵芯”和“零磁通技術”自動補償設計，使互感 器始終處于理想的“零磁通”工作狀態，最大限度的提高了互感器的靈敏度并減小了互感器的外形尺寸。
| 產品型號及名稱 | 適用范圍 | 安裝開孔尺寸 | 主要功能或產品特點 |
| DR-XDL1-Q4相地短路保護裝置(單路，嵌入式) | 660V及以下電壓等級開關柜(或配電箱)線路中的零序電流采集顯示與預警跳閘控制，推薦用于進線柜或單路饋線回路等。 | 門板嵌入卡裝，45.5×45.5mm開孔尺寸： | 實時監控：能夠?qū)崟r采集顯示被監測線路的零序電流，有助于檢修人員精確判斷系統絕緣狀況，并做檢修計劃； 預警、跳閘功能：支持預警功能，系統檢測到漏電流值超過預警定值時，發出警報，并自動延時后調整到下級定值，直至跳閘切除故障線路或電動機；可根據現場工況設定相應的脫扣動作時間和跳閘整定值，躲過啟動不平衡電流，并配合上級零序保護，以防止越級跳閘引發大面積停電；也可以選擇不跳閘； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),可用于遙測、遙調、遙控； 輔助指示：運行、故障狀態指示； |
| DR-XDL1-Q5相地短路保護裝置(單路，嵌入式) | 門板嵌入卡裝，94.0×46.0mm開孔尺寸： | ||
| DR-XDL1-D相地短路保護裝置(單路，導軌式) | 柜內導軌卡裝，(卡裝在35mm標準導軌上) | ||
| DR-XDL9相地短路保護裝置(9路，嵌入式) | 660V及以下電壓等級|開關柜(或配電箱)線路中的零序電流采集顯示與預警跳閘控制，推薦用于多路饋線回路(如抽屜柜)。 | 門板嵌入卡裝，147.5×70.0mm開孔尺寸： | 實時監控：能夠?qū)崟r采集顯示9回路被監測線路的零序電流(第9路零序電流，訂貨時可變更為電壓信號輸入),有助于檢修人員精確判斷系統絕緣狀況，并做檢修計劃； 二級預警、及跳閘功能：支持二級預警功能，系統檢測到漏電流值超過預警定值時，發出警報，并自動延時后調整到下級定值，直至跳閘切除故障線路或電動機；可根據現場工況設定相應的二級報警定值、報警延時和第三級脫扣動作時間和跳閘整定值，躲過啟動不平衡電流，并配合上級零序保護，以防止越級跳閘引發大面積停電，也可以選擇不跳閘； 數字通訊：標配一路RS485接口(支持MODBUS-RTU協議),可用于遙測、遙調、遙信、遙控； 輔助指示：運行、動作、報警、通訊狀態指示； |
TR-LX50零序電流互感器(根據主回路電流和穿孔尺寸，型號可選： TR-LX50、TR-LX160、TR-LX400、TR-LX630等，詳見產品規格書) | 660V及以下電壓等級開關柜(或配電箱)線路中的零序電流檢測 | 隔板螺栓安裝，各型號所對應的具體開孔間距和尺寸，詳見產品規格書。 | 產品特點：該系列零序電流互感器采用“超微晶鐵芯”和“零磁通技術”自動補償設計，使互感器始終處于理想的“零磁通”工作狀態，最大限度的提高了互感器的靈敏度并減小了互感器的外形尺寸； 標稱電流變比：20A/10mA; 一次測量范圍：0.1~200A; 過載能力：800A/1s不損壞； |
| 技術參數 | 技術指標 | |
| 保護裝置輔助工作電源 | AC/DC85V～265V（交直流通用，寬范圍），建議使用 AC220V 作為工作電源 | |
| 保護裝置適用電壓系統 | AC380V、AC690V（50Hz 或 60Hz） | |
| 保護裝置功耗 | 正常工作時≤8W | |
| 測量通道 | 最大提供 9 路零序電流輸入（第 9 路也可以配置成單相電壓輸入采集顯示） | |
| 繼電器輸出 | 9 路繼電器輸出；觸點容量：AC 250V/ 10A ； 動作時間誤差：±40ms | |
| 輸入電流測量范圍 | 一次側 1.0A~200.0A | |
| 電流告警 1 設置范圍 | 1.0～150A（可投退、可整定） | |
| 電流告警 2 設置范圍 | 1.0～150A（可投退、可整定） | |
| 電流跳閘設置范圍 | 1.0～150A（可投退、可整定） | |
| 測量精度 | ±2.0% | |
| 通訊接口 | 標配 1 路 RS485 通訊接口/MODBUS-RTU 協議 | |
| 正常使用環境 | 工作溫度 | -25℃～+55℃ |
| 相對濕度 | 5%～95%不結露 | |
| 海拔 | ≤2500m | |

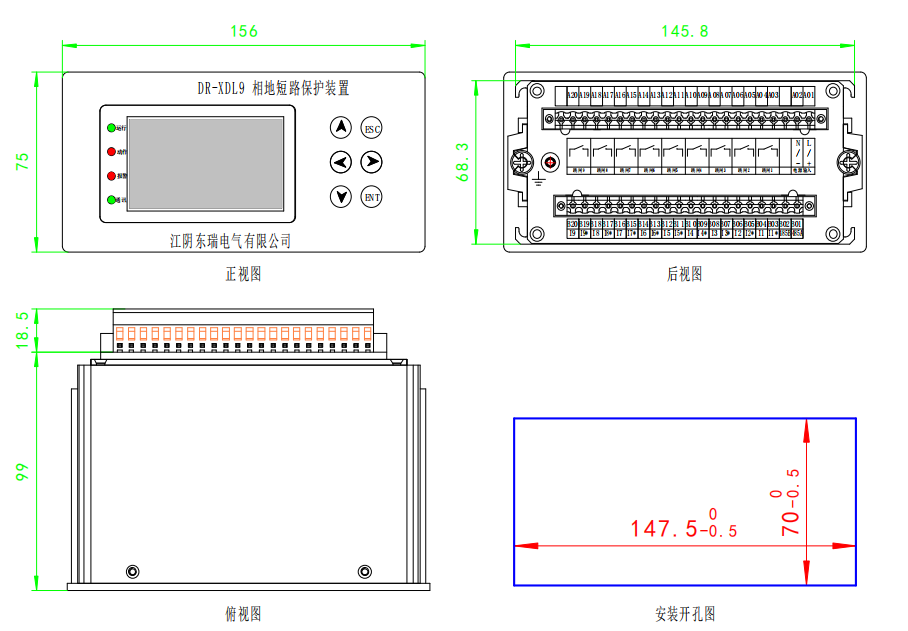

DR-XDL9保護裝置外形尺寸及安裝方式
DR-XDL9 保護裝置，采用面板嵌入式安裝方式，在配電柜門板上預先開一個 147.5×70mm 的矩形孔， 拔下保護裝置兩側的固定卡，把保護裝置從門板正面放入安裝孔中，再用配套的固定卡插入保護裝置兩側 的卡槽，然后前推擰緊螺絲，把保護裝置可靠地固定在門板上。
