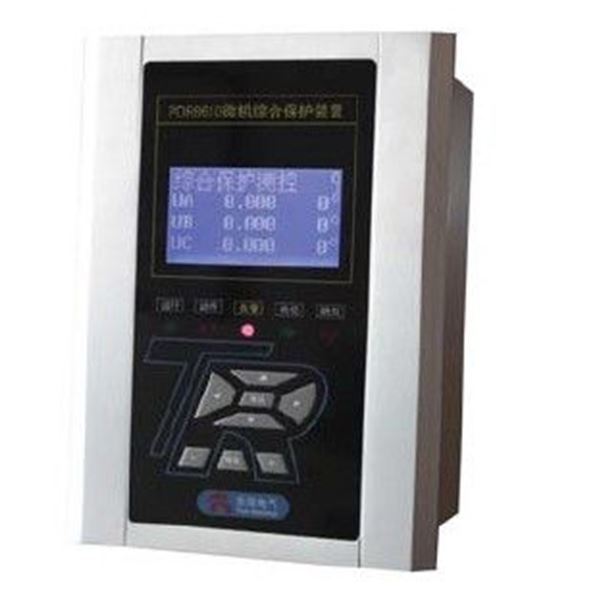

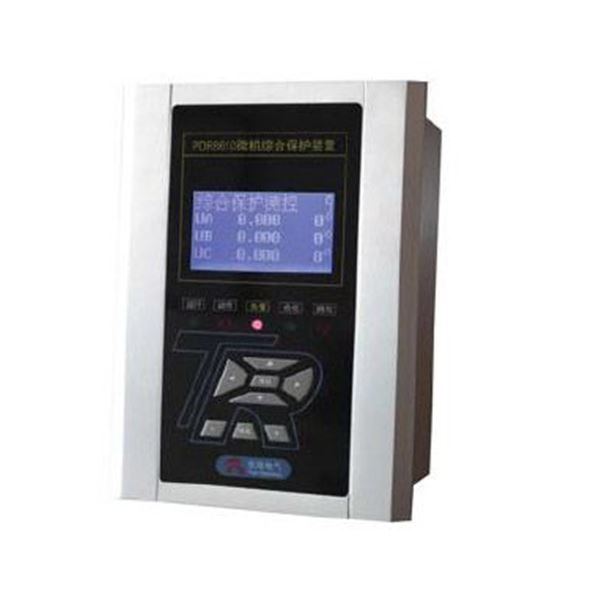

PDR8600系列環網柜微機保護裝置
PDR8600系列微機保護裝置
PDR8600系列環網柜微機保護裝置 $c.title

PDR8600系列環網柜微機保護裝置適用于35KV及以下電壓等級的線路、母聯、電容器、電動機、廠用變的測量、保護以及進線備用電源自投,因安裝厚度僅80mm,非常適合安裝在環網柜上。此系列微機保護裝置既可以分散在開關柜就地安裝,也可以集中組屏安裝,提供通訊接口,可以和其它保護、自動化設備一起,通過通訊接口組成自動化系統。


引用標準

  • GB6162-85       《靜態繼電器及保護裝置的電氣干擾試驗》

  • GB7261-87       《繼電器及繼電保護裝置基本試驗方法》

  • GB2887-89       《計算機站場地技術條件》

  • GB 14258-93     《繼電保護和安全自動化裝置技術規程》

  • GB 50062-92     《電力裝置的繼電保護和自動化裝置設計規范》

  • DL/T 527-2002   《靜態繼電保護裝置逆變電源技術》

  • IE870-5-103     《繼電保護信息接口標準》

  • GB /T15145-94   《微機線路保護裝置通用技術條件》

  • GB/T16435.1-1996《遠動設備及系統和接口(電氣特征)》

  • GB /T17626.2    《靜電放電抗擾度試驗》

  • GB /T17626.3    《射頻電磁場輻射抗擾度試驗》

  • GB/T17626.4     《電快速瞬變脈沖群抗擾度試驗》

  • GB/T17626.5     《浪涌沖擊抗擾度試驗》

  • GB /T17626.6    《射頻場感應的傳導騷擾抗擾度試驗》

  • GB/T17626.8     《工頻磁場抗擾度試驗》

  • GB /T17626-1998 《電磁兼容試驗和測量技術》

  • GB/T14537-1993  《量度繼電器和保護裝置的沖擊與碰撞試驗》


裝置特點
技術指標
選型說明
外形、開孔尺寸及安裝方式

1) 裝置供電電源、DI操作回路電源均為交直流通用;

2) 采用全封閉式結構,具有良好的抗震、防塵性能;

3) 小型化設計、體積小、重量輕、外形美觀、安裝方便;

4) 全漢化液晶顯示,人機界面清晰易懂,操作整定極為方便;

5) 具備完善的自檢功能,完整的異常記錄、事件記錄、操作記錄,所有信息掉電保持;

6) 裝置配備RS485通訊接口,并集成了MODBUS標準通訊規約;

7) 采用獨特的可靠性設計,超低功耗,無可調元件,裝置穩定性好,抗干擾性強;

8) 外形小巧精細、結構合理,采用高等級、高品質的元器件及多層板技術和SMT工藝,使產品具有很高的電氣性能。

1.技術參數

技術參數

技術指標

裝置工作電源

AC220V、DC220V或DC110V  (通用型)

功率消耗

工作電源:正常工作時,功耗不大于5W;保護動作時,功耗不大于10W

交流電壓回路:功耗<   0.2VA/相

交流電流回路:IN   =5A時,功耗< 0.5VA/相;IN =1A時,功耗<0.1VA/相

額定輸入技術數據

交流電壓:400V 或100V(訂貨時注明)

交流電流:5A或1A(訂貨時注明)

頻率:50HZ

精確工作范圍

電壓:0.5V~1.2Un

電流:0.08In~20In

頻率:0.9Fn~1.1Fn

時間:0~100s

保護部分精度

定值誤差 ≤±5%

時間誤差<±5%整定時間或35ms

整組動作時間誤差≤35ms

頻率誤差≤±1%

測控部分精度

交流量誤差≤±0.5%

有功無功誤差≤±1%

溫度測量誤差≤±1.5℃

頻率誤差≤±1%

開關量輸入

輸入類型:無源

光電隔離輸入數量:12路

操作電源:AC220V、DC220V或DC110V(訂貨時注明)

開出接點

輸出類型:無源(空接點)

觸點額定載流容量:250VAC/5A或220VDC/5A

數字通訊接口

接口數目:1路

通訊接口類型:RS485

傳輸方式:異步

通訊協議:MODBUS

地址:1~99

波特率:≤1Mbps

通訊介質:雙絞線或光纖



2.環境參數

  1. 電氣環境

    1. 絕緣電阻
      在正常試驗大氣條件下,裝置的帶電電路部分和非帶電金屬及外殼之間,以及電氣無聯系的各電路之間,用開路電壓500V的兆歐表測量絕緣電阻值;正常試驗大氣條件下,各回路絕緣電阻應不小于100MΩ。

    2. 介質強度
      在正常試驗大氣條件下,裝置能承受頻率為50Hz,試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。

    3. 沖擊電壓
      在正常試驗大氣條件下,裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間,能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗,開路試驗電壓5kV,無絕緣損壞。

    4. 脈沖群干擾
      裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級, 試驗電壓共模2.5kV, 差模1kV。

    5. 輻射電磁場干擾
      裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗,即試驗場強為10V/m。

    6. 靜電放電干擾
      裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級,即接觸放電試驗電壓為8kV、允許偏差±5%,空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。

    7. 快速瞬變干擾
      裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗,即試驗電壓為4kV,允許偏差±10%。

  2. 自然環境
    工作溫度:-25℃~+70℃
    存儲溫度:-40℃~+85℃
    濕度:5~95%RH

  3. 機械環境

    1. 工作條件:能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應;

    2. 運輸條件:能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。


裝置型號

裝置名稱

適用范圍

PDR8610

微機綜合保護裝置

35KV及以下饋線、變壓器、母聯、電容器出線間隔的綜合性保護

PDR8620

微機電動機保護裝置

35KV及以下異步電動機保護

PDR8660

進線備自投保護裝置

35KV及以下進線保護及備用電源自投/主電源自復功能

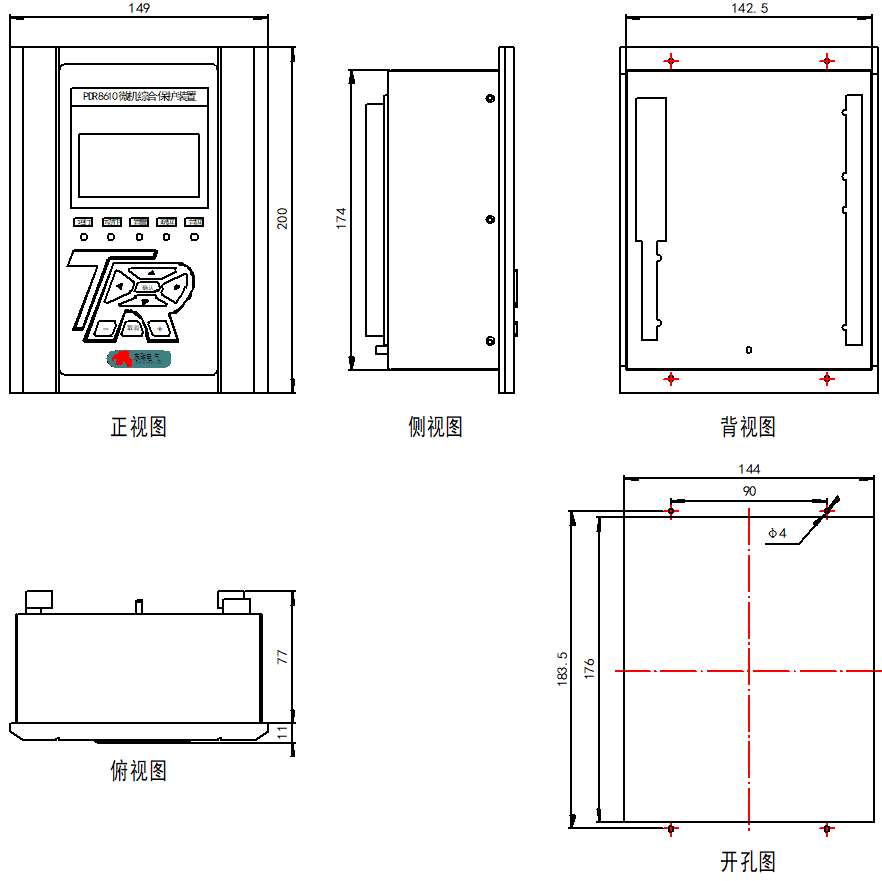

● PDR8600系列微機保護裝置外形尺寸、開孔尺寸及安裝方式

2023-03-10_230138

安裝方式:屏面嵌入式安裝。在面板上開一個144mm(橫向)×176mm(縱向)的矩形孔以及四個孔距為90mm(橫向)×183.5mm(縱向)的Φ4的安裝孔,從正面裝入裝置后,再從背面用4個裝置配套的M3螺絲固定即可。
