PD20GS系列低壓電動機保護器
PD20GS系列低壓電動機保護器

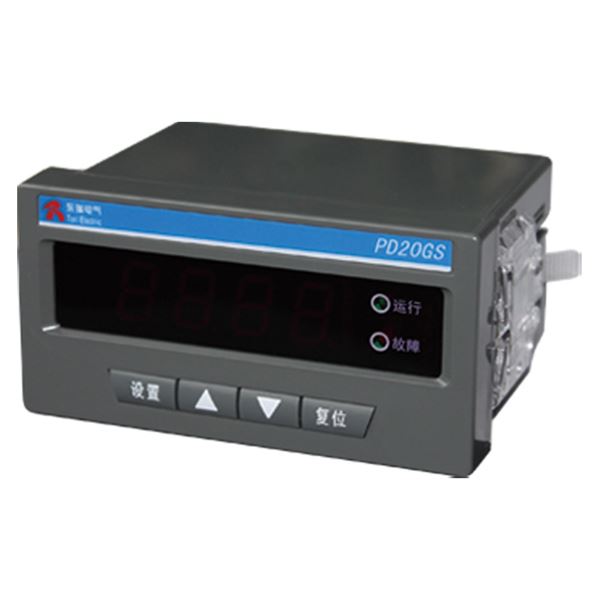

PD20GS系列低壓電動機保護器 $c.title

PD20GS系列低壓電動機保護器適用于AC380V、AC660V低壓系統,有先進的電動機保護、監控功能,同時顯示各項整定參數信息,并且可選現場總線與后臺通訊實時查看運行及保護信息,可作低壓異步電動機的保護、監測和控制用,為現代化的設備管理帶來很大的便利。


執行標準:

  • GB/T14048.1-2012

  • GB/T14048.4-2010

  • GB/T14048.5-2008

  • GB/T14048.6-2008

產品特點

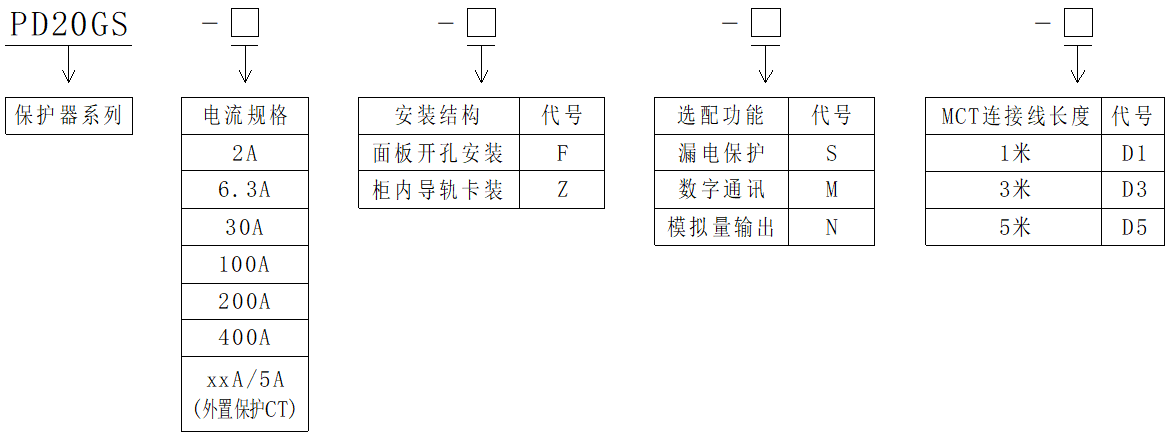

產品選型說明
技術指標
功能配置
外形尺寸及安裝方式
接線示意圖
  1. 適用于0.66KV及以下電壓等級各種電流規格電動機的基本保護;

  2. 保護器配套MCT(三相一體式電流互感器),最大電流規格達到400A,性價比高;

  3. 通過監測電動機三相回路的電流等參數對電動機進行過流、堵轉、短路、缺相等多種故障保護;

  4. 采用高亮紅色LED以及指示燈實時顯示運行狀態及數據;

  5. 可編程設置,可在現場方便地更改整定電流等參數;

  6. 可選配1路RS485數字通訊接口,采用MODBUS-RTU協議與后臺組網通訊;

  7. 可選配1路DC4~20mA模擬量變送輸出到后臺工控機;

  8. 工作電源采用交直流通用、寬范圍輸入設計,電源電壓范圍:AC/DC85V~265V;

  9. 保護器安裝方式可選:面板開孔屏裝方式(開孔尺寸為94mm×46mm),或35mm標準導軌卡裝方式。


注:

  1. 根據電動機銘牌電流或額定功率選擇合適的電流規格(保護器“電流規格”應略大于電動機銘牌電流),當電動機銘牌電流>400A時,需外置二次電流為5A的保護型電流互感器(A、B、C三相各一個,選型資料見P58頁);

  2. 選配功能中S漏電保護、M數字通訊、N模擬量輸出,可以同時選配;

  3. 保護器配套的三相電流互感器(MCT)連接線長度,標配1米,可選1米、3米、5米三種規格。

技術參數

技術指標

保護器輔助工作電源

AC/DC85V~265V(交直流通用,寬范圍),建議使用AC220V作為工作電源

保護器適用電壓系統

AC380V、AC660V(50Hz或60Hz)

保護器功耗

正常工作時≤3W,保護啟動時≤5W

保護器電流規格

2A(適用電機電流范圍0.5A~2A)

選用400A及以下電流規格的保護器(框架斷路器回路除外),主回路三相電纜同方向分別穿過保護器配套的相應規格電流互感器MCT的A、B、C三相孔中,不需另配電流互感器

6.3A(適用電機電流范圍:2A~6.3A)


30A(適用電機電流范圍:6.3A~30A)


100A(適用電機電流范圍:30A~100A)


200A(適用電機電流范圍:80A~200A)


400A(適用電機電流范圍:160A~400A)


xxA/5A(適用電流范圍:大于400A的回路或采用框架斷路器控制的回路)

選用400A以上電流規格的保護器時,主回路的三相線一次穿過變比為5A的三個外置保護型電流互感器,將三個CT二次側5A電流線同向、一匝穿過保護器MCT。

繼電器輸出觸點

跳閘繼電器J1(常閉常開轉換接點)

觸點容量:AC 250V/3A

報警或遙控合閘繼電器J2(常開接點)


正常使用環境

工作溫度

-25℃~+55℃

相對濕度

5%~95%不結露

海拔

≤2500m

功能

功能配置

標準配置

增選配置

保護功能

啟動保護


三相電流不平衡保護、斷相保護


堵轉保護


過流保護


欠流保護


過壓保護(控制回路交流電源電壓)


欠壓保護(控制回路交流電源電壓)


短路保護


接地故障合成計算保護


漏電保護(需另配剩余電流互感器,選型資料見P56頁)


通訊功能

1路RS485通訊接口,通訊協議:MODBUS-RTU


模擬量輸出

一路4~20mA(可對應A、B、C三相電流中任一相)


繼電器輸出

跳閘繼電器J1(1路常開常閉轉換接點);可編程繼電器J2(1路常開接點,可設置為報警輸出、遙控合閘)


測量顯示

三相電流,控制回路電壓


漏電電流值

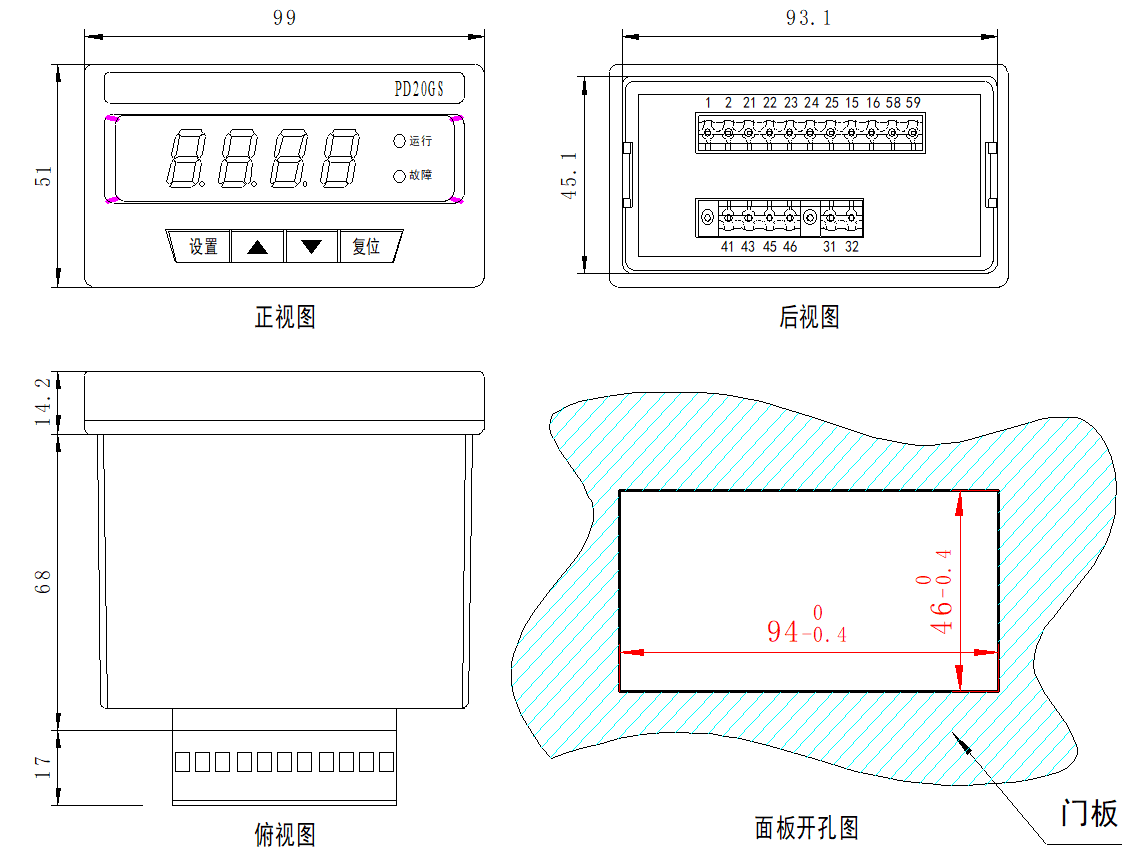

● PD20GS-F面板安裝式保護器外形尺寸(單位:mm)及安裝方式


PD20GS-F電動機保護器,采用面板嵌入式安裝方式,在配電柜門板上預先開一個94×46mm的矩形孔,拔下保護器兩側的固定卡,把保護器從門板正面放入安裝孔中,再用配套的固定卡插入保護器兩側的卡槽,然后前推,把保護器可靠地固定在門板上。

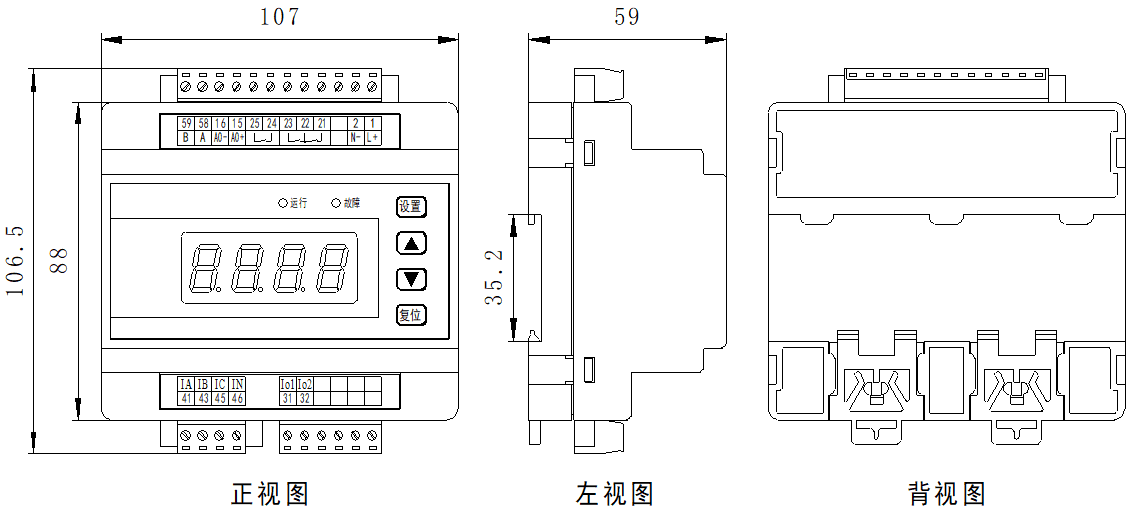

● PD20GS-Z導軌卡裝式保護器外形尺寸(單位:mm)及安裝方式


PD20GS-Z電動機保護器,采用35mm標準導軌卡裝方式,在配電柜內的合適位置先固定卡裝保護器的35mm標準導軌,PD20GS-Z電動機保護器背面的固定用滑塊拉出至外側,再把PD20GS-Z電動機保護器鉤掛在導軌上,最后向內側推動保護器上的滑塊,把保護器卡牢在導軌上即可。

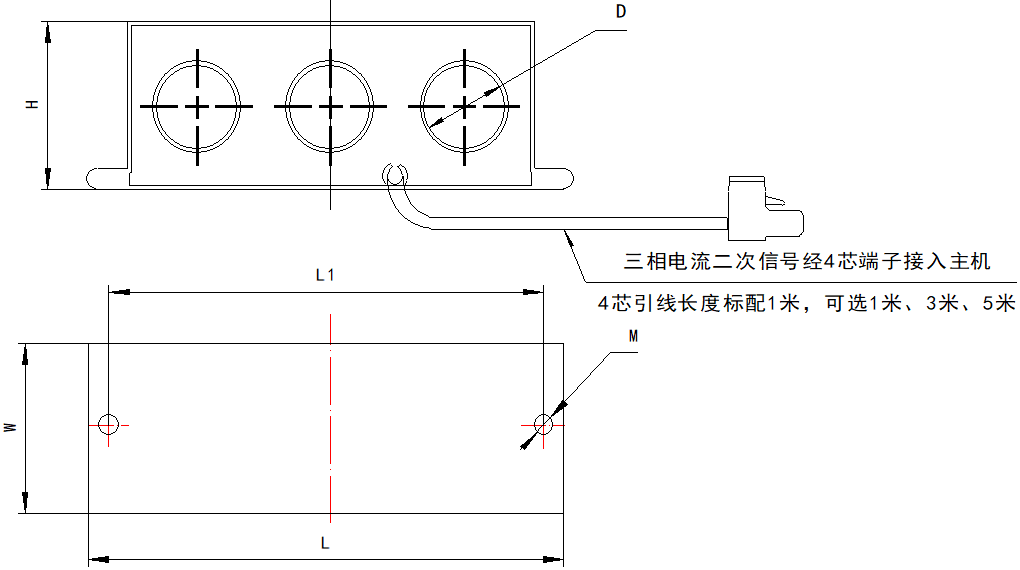

● 配套三相一體式電流互感器(MCT)外形尺寸及安裝方式:


規格型號

外形尺寸

穿孔尺寸

安裝尺寸

安裝方式

配套保護器電流規格

L

W

H

D

L1

M

MCT6.3

100

28

38

Φ9.5

91

4

螺栓安裝

主回路直接接入:2A、6.3A

主回路經外置CT:1A、5A

MCT30

108

30

40

Φ15

100

4

螺栓安裝

主回路直接接入:30A

MCT100

116

42

45

Φ20

108

4.5

螺栓安裝

主回路直接接入:100A

MCT200

157

33

63

Φ25

146

4

螺栓安裝

主回路直接接入:200A

MCT400

142

50

135

Φ40

121×53

4.5

螺栓安裝

主回路直接接入:400A

配套三相一體式互感器(MCT)分5種規格型號:

  1. MCT6.3(D=9.5mm),適用于2A、6.3A(三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔),以及大于400A回路的外置CT輸入信號1A、5A(三相外置CT的二次線,同方向一匝穿過3個Ф9.5mm穿線孔);

  2. MCT30(D=15mm),適用于30A(三相主回路電纜同方向一次穿過3個Ф15mm穿線孔);

  3. MCT100(D=20mm),適用于100A(三相主回路電纜同方向一次穿過3個Ф20mm穿線孔);

  4. MCT200(D=25mm),適用于200A(三相主回路電纜同方向一次穿過3個Ф25mm穿線孔)。

  5. MCT400(D=40mm),適用于400A(三相主回路電纜同方向一次穿過3個Ф40mm穿線孔)。

注:當電流>400A或采用框架斷路器時,需外置二次電流為5A的保護型電流互感器(A、B、C三相各一個),二次5A電流信號按MCT穿孔定義、同方向一匝穿過保護器三相電流互感器MCT6.3,CT變比可以在保護器內設置。

三相電流互感器安裝方式:在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔,用兩個M4螺栓,配合螺母、彈墊等把三相電流互感器固定住。

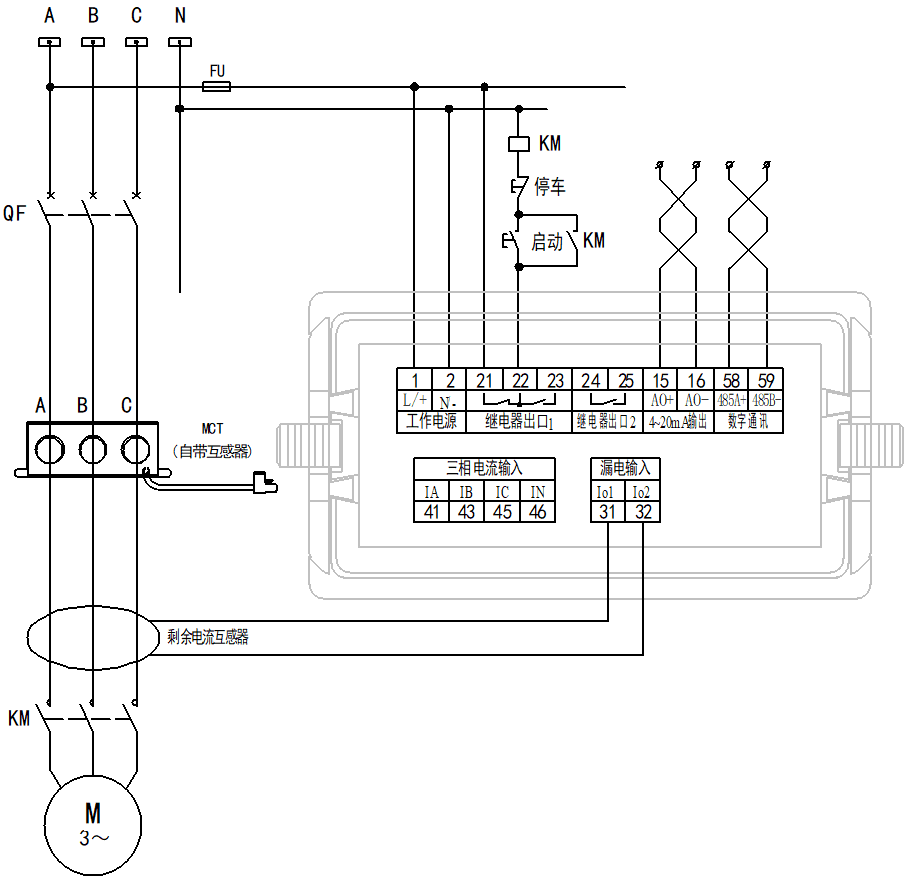

● PD20GS典型接線示意圖(AC220V供電)


  1. 圖中繼電器J1的常閉接點(21#、22#)作跳閘保護分接觸器用,J1的常開接點(22#、23#)可作報警用;繼電器J2為可編程繼電器,常規作為報警繼電器用,在保護器帶有通訊功能時,繼電器J2可并接在啟動按鈕兩端,作通訊啟動用。

  2. 圖中MCT為保護器自帶電流互感器,≤400A 電流規格保護器,三相主線路的電纜同方向一次穿芯,MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口(41#~46#);當電動機的額定電流>400A時,三相主線路的電纜預先一次穿過3個外部保護CT(P1進,P2出),將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

  3. 選擇漏電保護功能時,應選取合適穿線孔徑的剩余電流互感器(電動機回路A、B、C三相線同時穿過配套剩余電流互感器,選型資料見P56頁)。
