PD20KS系列智能型低壓電動機保護器
PD20KS系列智能型低壓電動機保護器
PD20KS系列智能型低壓電動機保護器 $c.title

PD20KS系列智能型低壓電動機保護器是我公司針對低壓電動機的各種故障特性而研發,是一款具有極高性價比,穩定可靠,集繼電器保護、測量、控制、通訊為一體的低壓電動機保護器。保護器通過采集受保護電動機回路中三相電流,三相線電壓,接地電流等數據,將這些數據計算后和保護器記錄的各種保護功能整定信息進行比較,當符合保護動作條件時,驅動繼電器輸出,從而達到可靠保護電動機的目的。

PD20KS低壓電動機保護器由保護器主機、MCT電流互感器兩部分組成。保護器可以實現測量功能、保護功能、電動機啟/??刂乒δ芎瓦h程通訊功能。PD20KS以通訊功能作為遠程管理的重要手段,支持MODBUS-RTU通訊總線協議。


PD20KS智能型低壓電動機保護器符合以下安全標準:

  • GB/T14048.1-2012   低壓開關設備和控制設備 總則;

  • GB/T14048.4-2010   低壓開關設置和控制設置 機電式接觸器和電動機啟動器;

  • GB/T14048.5-2008   低壓開關設備和控制設置 控制電路電器和開關元件 第1部分:機電式控制電路電器

  • GB/T14048.6-2008   低壓開關設備和控制設備 第2部分:交流半導體電動機控制器和啟動器

產品特點

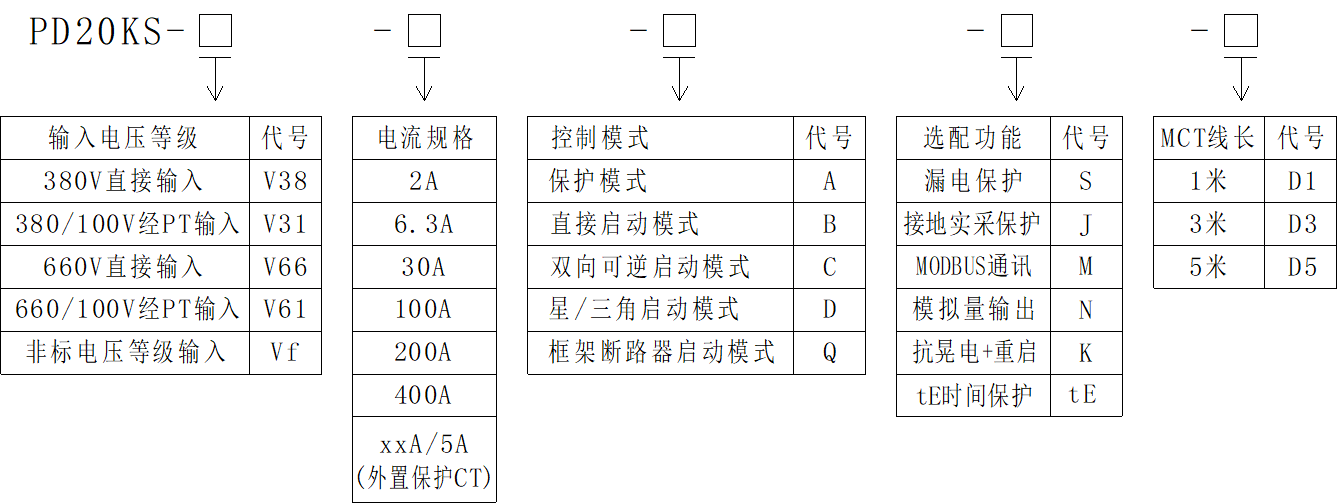

產品選型說明
技術指標
功能配置
外形尺寸及安裝方式
接線示意圖
  1. 可用于0.66KV及以下電壓等級各種電流規格電動機的全面保護;

  2. PD20KS配套MCT(三相一體式電流互感器),最大電流規格達到400A;

  3. 智能型低壓電動機保護器通過監測低壓MCC(Motor Control Center)回路的電流、電壓、漏電電流等參數對電動機進行全面保護(具有啟動超時、過載、堵轉、斷相、不平衡、接地故障、短路、欠載、過壓、欠壓、滿溢故障跳斷路器等多種保護功能;并可選漏電保護、tE時間保護、“抗晃電”功能,和欠失壓重啟動功能);

  4. 采用寬溫型漢化LCD以及高亮指示燈結合顯示運行狀態及數據;

  5. 可編程設置,可在現場方便地更改整定電流、保護定值等參數;

  6. 可選配1路RS485通訊接口,采用MODBUS-RTU協議與后臺組網通訊;

  7. 可選配1路DC4~20mA模擬量變送輸出到后臺工控機;

  8. 提供6路開關量輸入采集和3路繼電器輸出,可適用于多種起動控制方式;

  9. 工作電源采用交直流通用、寬范圍輸入設計,電源電壓范圍:AC/DC85V~265V;

  10. 保護器采用面板開孔屏裝方式(開孔尺寸為76mm×76mm);

  11. 具有32次故障事件記錄功能、有功/無功電度計量功能。

2023-03-08_095658

注:

  1. 根據電動機銘牌電流或額定功率選擇合適的電流規格(保護器“電流規格”應略大于電動機銘牌電流),當電動機銘牌電流>400A時,需外置二次電流為5A的保護型電流互感器(A、B、C三相各一個,選型資料見P58頁);

  2. 選配功能可同時選擇多種(其中“漏電實采保護S”、“接地實采保護J”和“接地故障合成計算保護”三選一,默認配置“接地故障合成計算保護”);

  3. 保護器配套的三相電流互感器(MCT)連接線長度,標配1米,可選1米、3米、5米三種長度。

技術參數

技術指標

保護器輔助工作電源

AC/DC85V~265V(交直流通用,寬范圍)

保護器適用電壓系統

AC380V、AC660V((50Hz或60Hz,經PT則標注為AC380V/100V、AC660V/100V)

保護器功耗

正常工作時≤8W,保護啟動時≤12W

保護器電流規格

2A(適用電機電流范圍0.5A~2A)

選用400A及以下電流規格的保護器(框架斷路器回路除外),主回路三相電纜同方向分別穿過保護器配套的相應規格電流互感器MCT的A、B、C三相孔中,不需另配電流互感器

6.3A(適用電機電流范圍:2A~6.3A)

30A(適用電機電流范圍:6.3A~30A)

100A(適用電機電流范圍:30A~100A)

200A(適用電機電流范圍:80A~200A)

400A(適用電機電流范圍:160A~400A)

xxA/5A(適用電機電流范圍:大于400A的回路或采用框架斷路器控制的回路)

選用400A以上電流規格的保護器時,主回路的三相線一次穿過變比為5A的三個外置保護型電流互感器,將三個CT二次側5A電流線同向、一匝穿過保護器MCT。

繼電器輸出觸點

3路繼電器輸出

繼電器觸點容量:AC 250V/5A

開關量輸入

PD20KS具有6路光耦隔離的開關量輸入(DI定義可設置),外接無源干節點。

正常使用環境

工作溫度

-25℃~+55℃

相對濕度

5%~93%不結露

海拔

≤2500m

功能

功能配置

標準配置

增選配置

電動機保護功能

啟動超時保護


過載保護、過流堵轉保護、短路保護


電流不平衡保護、斷相保護


接地故障合成計算保護


欠載保護


溢出故障(故障電流超過接觸器分斷能力)跳斷路器


漏電保護/接地故障實采保護(需配剩余電流/接地電流互感器)


過壓保護、欠壓保護


頻率保護、欠功率因數保護


外部聯鎖


抗晃電/晃電重啟動


tE時間保護


控制模式

保護模式


可編程


直接啟動模式


雙向可逆啟動模式


星/三角啟動模式


直接啟動控制框架斷路器模式

獨立程序


數字通訊

1路RS485接口,通訊協議:MODBUS-RTU


開關量輸入

標配6路DI


繼電器輸出

標配3路DO


模擬量輸出

一路DC4~20mA模擬量變送輸出,參數可編程


發光管指示

啟動、運行、故障指示


測量顯示

三相電流、接地電流、三相電流不平衡率


三相相電壓、三相線電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能


漏電電流


故障記錄

記錄多達32次最近發生的故障信息,分辨率1s


保護定值設定

各種保護定值查詢、整定


系統參數設置

額定電壓、額定電流、通訊地址的參數設定


欠失壓重起動

配合電壓檢測功能模塊可實現短時欠、失壓重起動功能

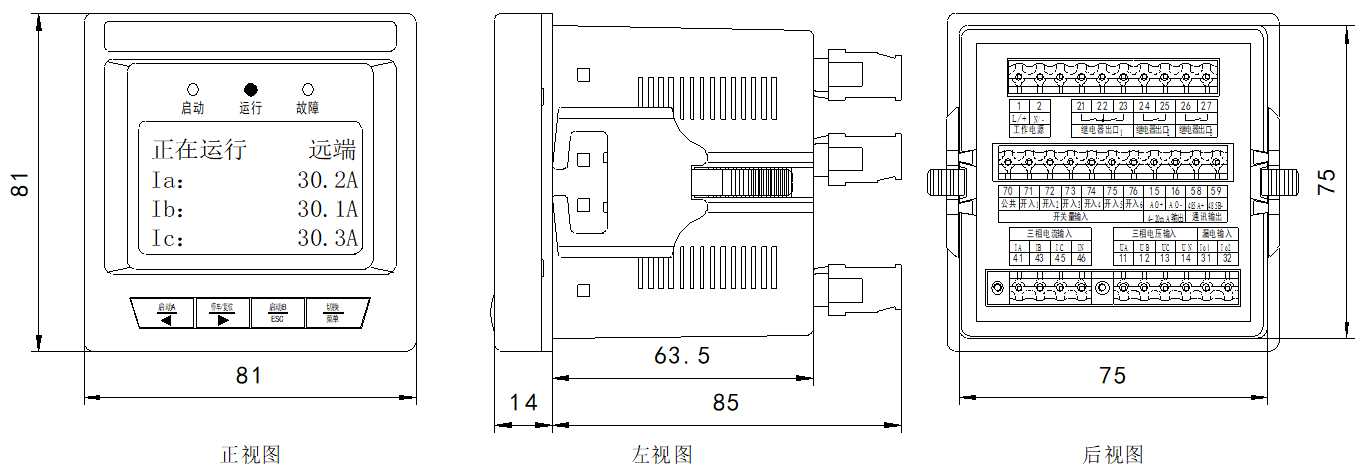

● 保護器主機外形尺寸(單位:mm)

2023-03-08_095757

● 保護器主機安裝方式:

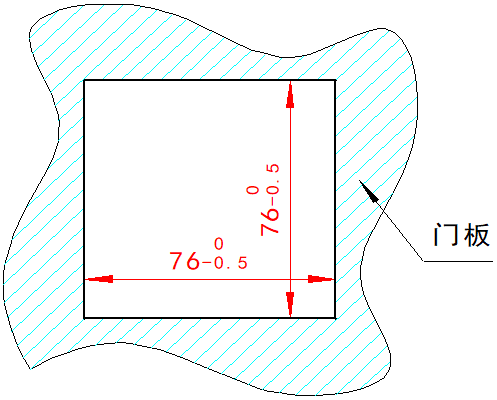

2023-03-08_095830PD20KS電動機保護器,采用面板嵌入式安裝方式,在配電柜門板上預先開一個76×76mm的方孔,拔下保護器兩側的固定卡,把保護器從門板正面放入安裝孔中,再用配套的固定卡插入保護器兩側的卡槽,然后前推,把保護器可靠地固定在門板上。

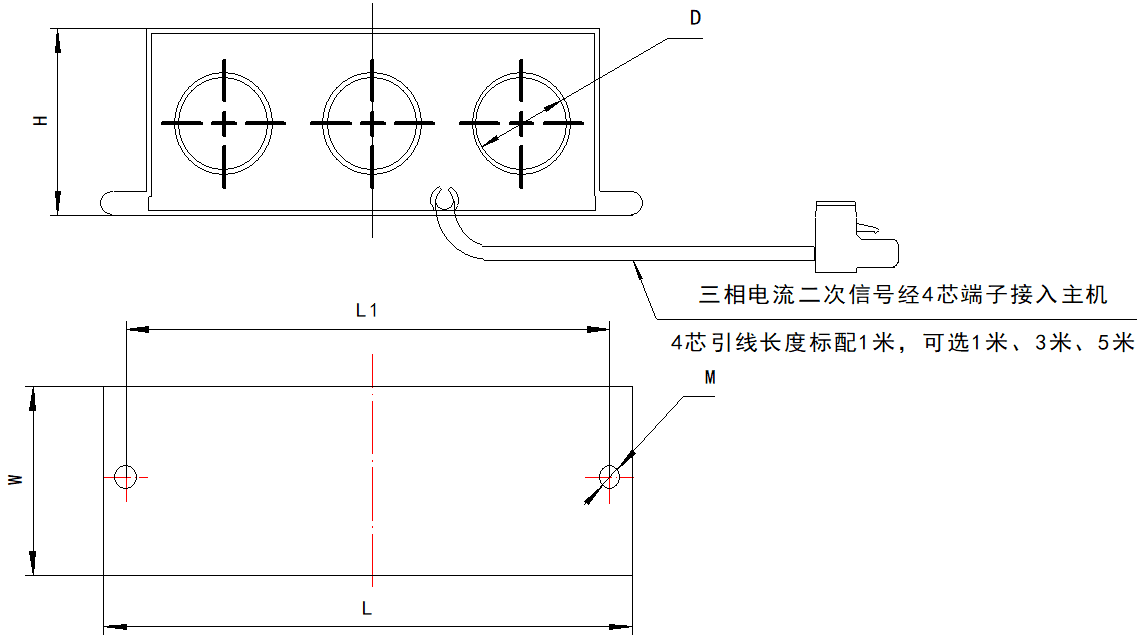

● 配套三相一體式電流互感器(MCT)外形尺寸及安裝方式:

2023-03-08_095808


規格型號

外形尺寸

穿孔尺寸

安裝尺寸

安裝方式

配套保護器電流規格

L

W

H

D

L1

M

MCT6.3

100

28

38

Φ9.5

91

4

螺栓安裝

主回路直接接入:2A、6.3A

主回路經外置CT:1A、5A

MCT30

108

30

40

Φ15

100

4

螺栓安裝

主回路直接接入:30A

MCT100

116

42

45

Φ20

108

4.5

螺栓安裝

主回路直接接入:100A

MCT200

157

33

63

Φ25

146

4

螺栓安裝

主回路直接接入:200A

MCT400

142

50

135

Φ40

121×53

4.5

螺栓安裝

主回路直接接入:400A

配套三相一體式互感器(MCT)分5種規格型號:

  1. MCT6.3(D=9.5mm),適用于2A、6.3A(三相主回路電纜同方向一次穿過3個Ф9.5mm穿線孔),以及大于400A回路的外置CT輸入信號1A、5A(三相外置CT的二次線,同方向一匝穿過3個Ф9.5mm穿線孔);

  2. MCT30(D=15mm),適用于30A(三相主回路電纜同方向一次穿過3個Ф15mm穿線孔);

  3. MCT100(D=20mm),適用于100A(三相主回路電纜同方向一次穿過3個Ф20mm穿線孔);

  4. MCT200(D=25mm),適用于200A(三相主回路電纜同方向一次穿過3個Ф25mm穿線孔)。

  5. MCT400(D=40mm),適用于400A(三相主回路電纜同方向一次穿過3個Ф40mm穿線孔)。


注:當電流>400A或采用框架斷路器時,需外置二次電流為5A的保護型電流互感器(A、B、C三相各一個),二次5A電流信號按MCT穿孔定義、同方向一匝穿過保護器三相電流互感器MCT6.3,CT變比可以在保護器內設置。

三相電流互感器安裝方式:在柜內合適的位置開兩個間距為L1的Φ4.5mm圓孔,用兩個M4螺栓,配合螺母、彈墊等把三相電流互感器固定住。

● 端子定義(具體見相對應接線圖):

端子編碼

端子定義

注釋

初始狀態

1

L+

工作電源正極

/

2

N-

工作電源負極

/

21

DO1

繼電器出口1

常閉(21#-22#)

常開(23#-22#)

22




23




24

DO2

繼電器出口2

常開

25




26

D03

繼電器出口3

常開

27




70

DICOM

開關量輸入公共端

/

71

DI1

開關量輸入1

/

72

DI2

開關量輸入2

/

73

DI3

開關量輸入3

/

74

DI4

開關量輸入4

/

75

DI5

開關量輸入5

/

76

DI6

開關量輸入6

/

15

AO+

4~20mA模擬量輸出+

/

16

AO-

4~20mA模擬量輸出-

/

58

485A+

RS485通訊

/

59

485B-



41

IA

三相電流輸入

(4芯端子直插)

/

43

IB


/

45

IC


/

46

IN


/

11

UA

A相電壓輸入

/

12

UB

B相電壓輸入

/

13

UC

C相電壓輸入

/

14

UN

電壓N線輸入

/

31

Io1

剩余電流/接地電流互感器輸入端1

/

32

Io2

剩余電流/接地電流互感器輸入端2

/

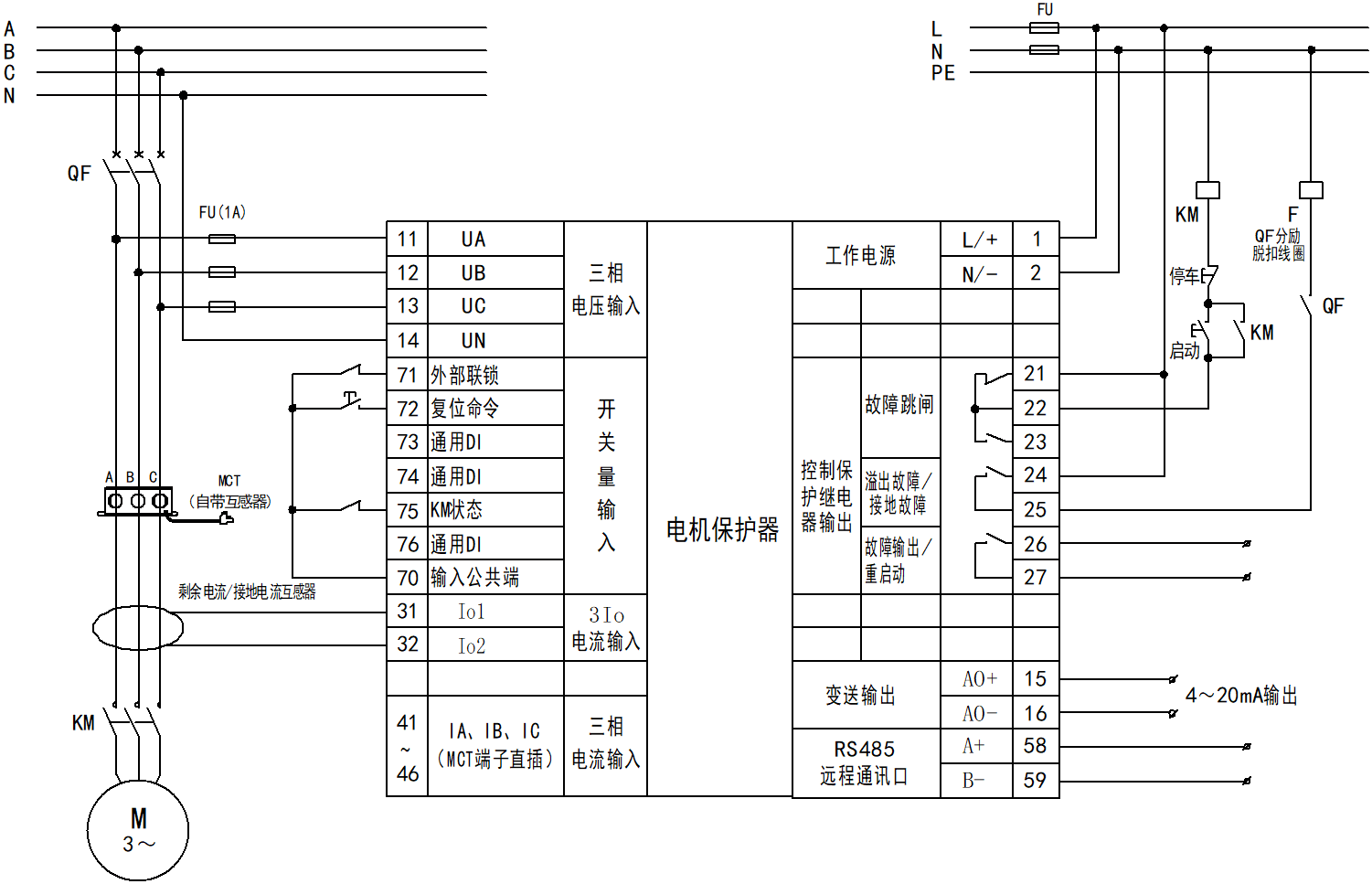

● PD20KS保護模式接線圖

2023-03-08_095851

保護模式下,保護器內部繼電器DO1常閉接點(21#-22#)串在控制電機接觸器KM的線圈回路中,當保護器上電后可點按上圖中“啟動”按鈕,接通KM線圈回路使KM輔助觸點吸合并自鎖,主回路QF合閘狀態下,接觸器主觸頭吸合使電動機三相得電啟動。當保護器檢測到設為跳閘輸出的故障且延時時間到后,保護器進行故障跳閘動作,繼電器DO1常閉點斷開,接觸器KM 釋放,電動機停車。故障跳閘后需長按復位鍵3秒以上方可清除故障指示,繼電器DO1恢復原狀態,進入啟動就緒狀態,允許電機再次啟動。


注1:保護模式下,啟動、停車操作必須用外接的按鈕來完成,保護器面板上的啟動/停車按鍵操作無效。上圖中的遠端啟動、停車、復位按鈕都采用點動式。

注2:圖中MCT為保護器自帶電流互感器,≤400A 電流規格保護器,三相主線路的電纜同方向一次穿芯,MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口(41#~46#);當電動機的額定電流>400A時,三相主線路的電纜預先一次穿過3個外部保護CT(P1進,P2出),將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

注3:當保護器檢測到的故障電流大于接觸器的最大分斷能力電流時(須預先在保護器系統參數中設置好接觸器最大分斷電流:如9倍Ie),先保持DO1為原閉合狀態(此時不跳接觸器,否則接觸器的主觸頭容易損傷),待“溢出故障繼電器”吸合動作(脈沖),控制斷路器分閘來保護電動機和線路后,延時1秒再跳開DO1,斷開接觸器,報“溢出故障”。

注4:選擇漏電保護功能時,應選取合適穿線孔徑的剩余電流互感器(電動機回路A、B、C三相線同時穿過配套剩余電流互感器,選型資料見P56頁)。當選擇接地實采保護功能時,應選取合適穿線孔徑的二次電流為5A的接地電流互感器(客戶自配)。

注5:保護器內部繼電器DO3為可編程繼電器,當保護器未打開欠壓重啟動功能時,功能定義為故障報警輸出繼電器;當保護器打開欠壓重啟動功能時,為重啟動輸出繼電器,并接在啟動按鈕兩端,可作晃電重啟動和欠失壓重啟動。


● PD20KS直接啟動控制接觸器模式接線圖

2023-03-08_095903

直接啟動模式下,當保護器上電后進入啟動就緒狀態,保護器顯示“直接啟動”。當保護器收到啟動命令時,內部繼電器DO1(22#-23#)吸合,則接觸器KM得電吸合,啟動過程中“啟動”燈亮,顯示“正在啟動”;啟動結束,“啟動”燈滅,“運行”燈亮,保護器顯示“正在運行”。當保護器收到停車命令,或者有保護跳閘動作發生時,繼電器DO1斷開,接觸器KM釋放,電動機停車;停車過程結束后,進入啟動就緒狀態時,保護器顯示“直接啟動”。故障跳閘后需按復位鍵3秒以上方可清除故障指示。


注1:直接啟動模式下,啟動、停車/復位操作可以由保護器操作按鍵、遠端按鈕/DCS開關量命令、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限:按鍵、遠端、程控,操作權限選定后,三種控制方式中只有一種被選的控制方式進行控制才有效)。外部聯鎖保護功能可選擇關閉或打開,開入類型可選擇常閉或常開,可通過設置延時時間作“緊急停車”用。上圖中的遠端啟動按鈕、停車/復位按鈕都采用點動式,停車/復位按鈕短按為停車,長按>3秒停車并復位。

注2:圖中MCT為保護器自帶電流互感器,≤400A 電流規格保護器,三相主線路的電纜同方向一次穿芯,MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口(41#~46#);當電動機的額定電流>400A時,三相主線路的電纜預先一次穿過3個外部保護CT(P1進,P2出),將3個外部CT二次側5A電流線按MCT穿孔定義、同向一匝穿過保護器MCT6.3三相孔。

注3:當保護器檢測到的故障電流大于接觸器的最大分斷能力電流時(須預先在保護器系統參數中設置好接觸器最大分斷電流:如9倍Ie),先保持繼電器DO1為原閉合狀態(此時不跳接觸器,否則接觸器的主觸頭容易損傷),待“溢出故障繼電器”吸合動作(脈沖),控制斷路器分閘來保護電動機和線路后,延時1秒再釋放繼電器DO1,斷開接觸器,報“溢出故障”。

注4:選擇漏電保護功能時,應選取合適穿線孔徑的剩余電流互感器(電動機回路A、B、C三相線同時穿過配套剩余電流互感器,選型資料見P56頁)。當選擇接地實采保護功能時,應選取合適穿線孔徑的二次電流為5A的接地電流互感器(客戶自配)。

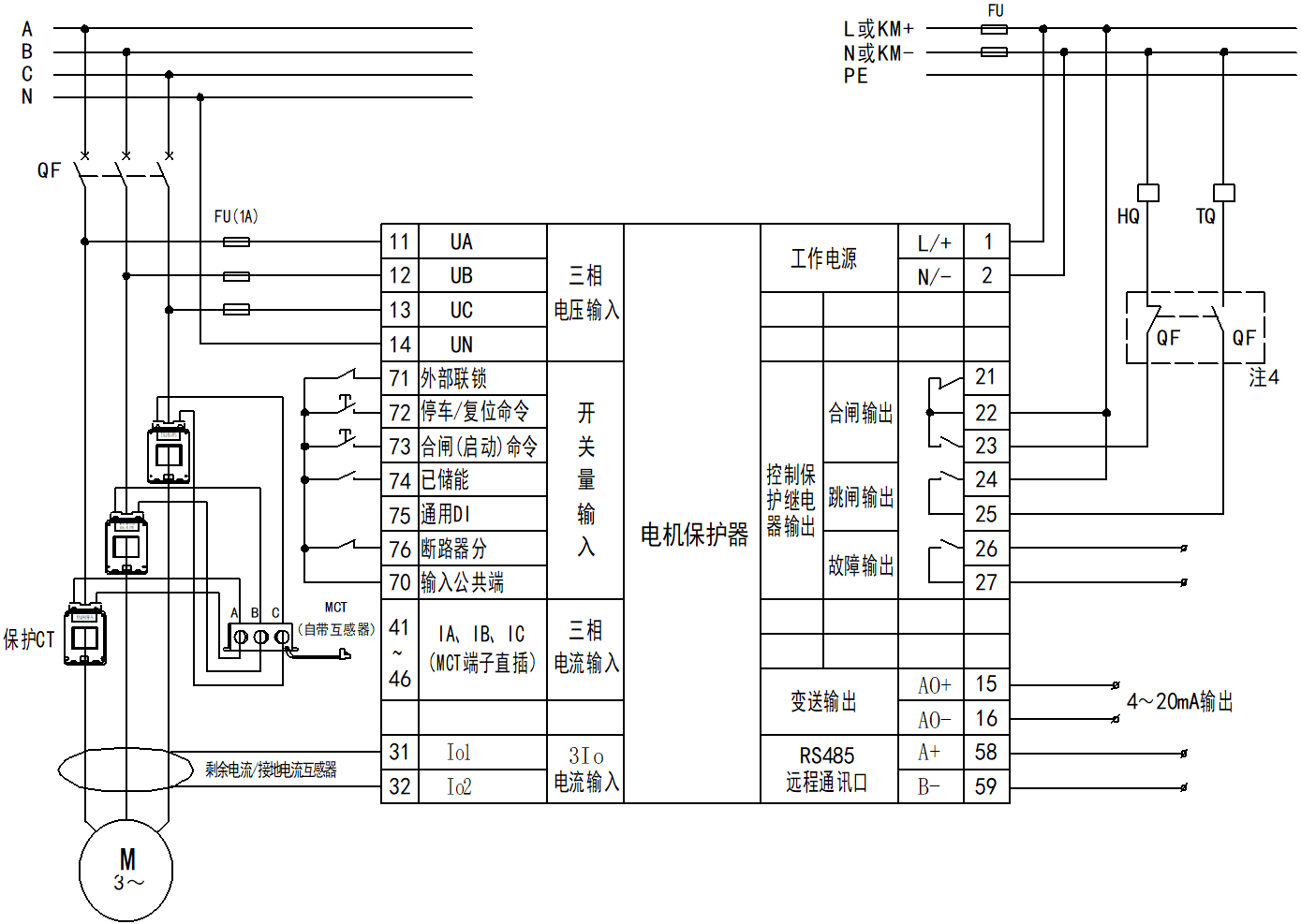

● PD20KS直接啟動控制斷路器模式接線圖(框架斷路器回路)

2023-03-08_095916

PD20KS直接啟動控制斷路器模式下,當保護器上電后進入啟動就緒狀態,保護器顯示“斷路器啟動”。當保護器收到合閘(啟動)命令時,內部繼電器A (合閘繼電器)吸合,則斷路器合閘線圈得電,斷路器合閘,啟動電動機運轉,啟動過程中“啟動”燈亮,顯示“正在啟動”;啟動結束,“啟動”燈滅,“運行”燈亮,保護器顯示“正在運行”。當保護器收到停車命令,或者有保護跳閘動作發生時,繼電器B(跳閘繼電器)吸合,則斷路器分勵線圈得電,斷路器分閘,電動機冷卻停車;停車過程結束后,進入啟動就緒狀態時,保護器顯示“斷路器啟動”。故障跳閘后需按“復位按鈕”方可清除故障指示。


注1:合閘(啟動)、停車/復位操作可以由保護器操作按鍵、遠端按鈕/DCS開關量命令、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限:按鍵、遠端、程控,操作權限選定后,三種控制方式中只有一種被選的控制方式進行控制才有效)。外部聯鎖保護功能可選擇關閉或打開,開入類型可選擇常閉或常開,可通過設置延時時間作“緊急停車”用。上圖中的遠端合閘(啟動)按鈕、停車/復位按鈕都采用點動式,停車/復位按鈕短按為停車,長按>3秒停車并復位。

注2:大功率的電機采用框架斷路器直接啟動控制時,三相主線路的銅排預先穿過3個外部保護CT(P1進,P2出),將外部CT二次側5A電流線按A、B、C相,同向一匝穿過保護器MCT6.3,MCT引出線自帶的4芯端子直接插接到保護器的三相電流輸入端口(41#~46#)。

注3:選擇漏電保護功能時,應選取合適穿線孔徑的剩余電流互感器(電動機回路A、B、C三相線同時穿過配套剩余電流互感器,選型資料見P56頁)。當選擇接地實采保護功能時,應選取合適穿線孔徑的二次電流為5A的接地電流互感器(客戶自配)。

注4:上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中,建議如圖中所示,分別接入斷路器的常閉和常開輔助觸點(若保護器內部繼電器A、B輸出方式設置為電平方式則必須接入該輔助觸點;若保護器內部繼電器A、B輸出方式設置為短時脈沖方式,視情況可不接)。
