首頁 產品中心 中高壓保護測控終端 TR2000開關柜智能操顯系列
TR2000開關柜智能操顯系列
TR2000開關柜智能操顯系列
TR2000開關柜智能操顯系列 $c.title

TR2000系列開關柜智能操顯裝置廣泛應用于0.1~35KV戶內開關柜,如:中置柜、手車柜、固定柜、環網柜等多種開關柜,適用于進線柜、出線柜、電容器柜、母聯柜、變壓器柜、互感器柜、計量柜、電機控制柜等多種形式的主回路控制柜。


功能概述

具備實時動態顯示一次模擬圖及其相應的分合位動作狀態、手車位置指示、儲能指示、接地開關指示、帶電顯示及閉鎖、溫濕度顯示控制、語音防誤提示、多種電力參數測量(如電流、電壓、有功/無功功率、功率因數、有功/無功電能等)、觸頭或電纜搭接頭溫度顯示、RS-485通訊接口、人體感應、核相/驗電端口、高壓帶電自檢等功能,并可安裝多種操作旋鈕和轉換開關,我公司提供了個性化的產品定制策略,選型時,用戶總可選擇到一款適合自己需求的產品和功能組合。

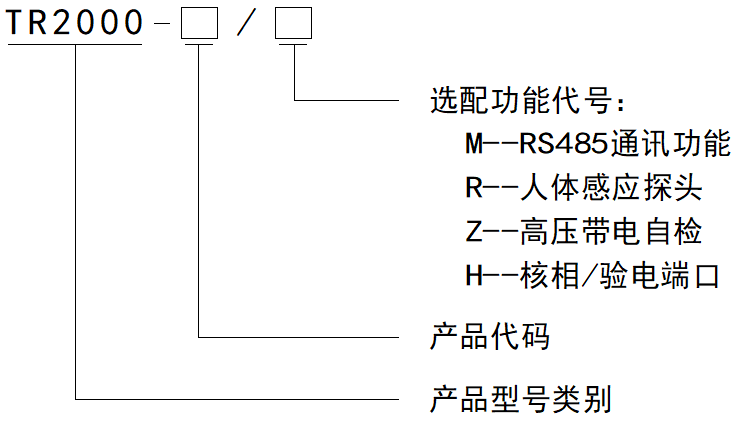

型號說明
產品功能及對照表
類型與尺寸
技術指標
安裝與使用
技術參數

2023-03-10_220352

*

客戶可根據需求選擇如下不同功能產品

智能操控裝置

智能測顯單元

型號

功能

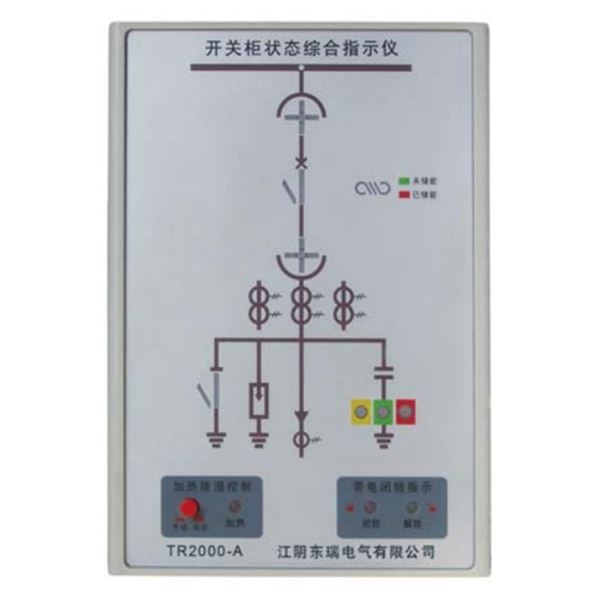

TR2000-A

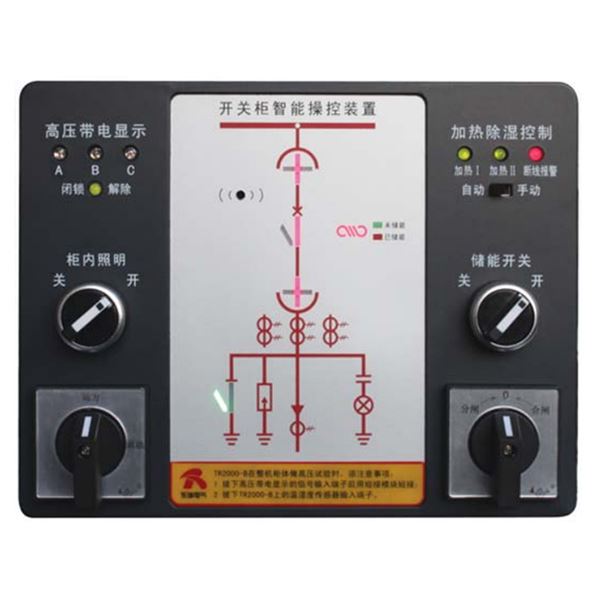

TR2000-B

TR2000-C

TR2000-D

TR2000-E

動態模擬圖

防誤語音提示


帶電顯示及閉鎖

溫濕度模擬控制




溫濕度數顯及控制



遠方/就地、分/合閘、儲能、照明等操作開關


主回路電力參數測量




可選

觸頭/電纜在線測溫





RS-485通訊


可選

可選

事件記錄功能





人體感應探頭



可選

可選

可選

高壓帶電自檢

可選

可選

可選

可選

可選

核相/驗電端口

可選

可選

可選

可選

可選


功能注釋:

動態模擬圖:

根據用戶的一次系統圖、電壓等級(35KV為黃色,10KV為絳紅色、6KV為藍色)制作面膜,將斷點部分(如斷路器、手車位置、接地開關、儲能等處)用動態指示模塊表示,構成實時動態指示,從而帶給操作者更直觀、更豐富、更準確的狀態信息,指示內容如下:

  1. 斷路器分閘指示;

  2. 斷路器合閘指示;

  3. 手車工作位置指示;

  4. 手車試驗位置指示;

  5. 儲能指示;

  6. 接地指示。


防誤語音提示:

  1. 當斷路器不處于工作位置及試驗位置時,工作、試驗位置指示燈同時閃爍,如此時斷路器處于合閘狀態時(紅色垂直模擬條發光),則有“請分斷路器”的語音提示,至操作者分閘操作后止。以防止操作者在斷路器合閘狀態時,誤強行推進手車至工作位置。

  2. 當斷路器不處于工作位置及試驗位置時(工作、試驗位置指示燈同時閃爍)或處于工作位置時(工作位置指示燈發光),如果接地開關誤被強制合閘致使接地合閘指示燈亮,則有“請分接地開關”的語音提示。

  3. 當上面兩條誤操作同時出現時,則有“請分斷路器,請分接地開關”的語音提示。


帶電顯示及閉鎖:

  1. 帶電顯示LED啟輝電壓(KV):額定相電壓×(0.15~0.65);

  2. 強制閉鎖啟控電壓(KV):額定相電壓×0.65以下;

  3. 當三相任一相帶電,閉鎖控制部分的繼電器斷開,禁止電磁鎖動作;當三相同時不帶電時,閉鎖解除燈亮,繼電器閉合,允許電磁鎖動作。

注:強制閉鎖控制電源:交流或直流220V,可保護閉鎖部分可靠工作,運行中控制電源消失,閉鎖接點不會誤動作,被閉鎖設備仍然可靠閉鎖。


溫濕度模擬控制功能:

  • 控制方式:可帶1或2路加熱器,自動檢測加熱時,將“加熱控制”開關撥至“自動”檔,需手動加熱時,將“加熱控制”開關撥至“手動”檔,加熱器一直加熱;

  • 除濕控制:當環境濕度≥85%RH時啟動加熱,加熱指示燈亮;≤75%RH時退出加熱,加熱指示燈滅;

  • 低溫加熱:當環境溫度≤5℃時啟動加熱,加熱指示燈亮;≥13℃時退出加熱,加熱指示燈滅;

  • 斷線報警:任何一路加熱器斷線,斷線報警指示燈亮,斷線報警觸點閉合(TR2000-B可選項);

  • 過熱報警:當環境溫度≥50℃時,過熱報警指示燈亮,過熱報警觸點閉合(TR2000-B可選項)。

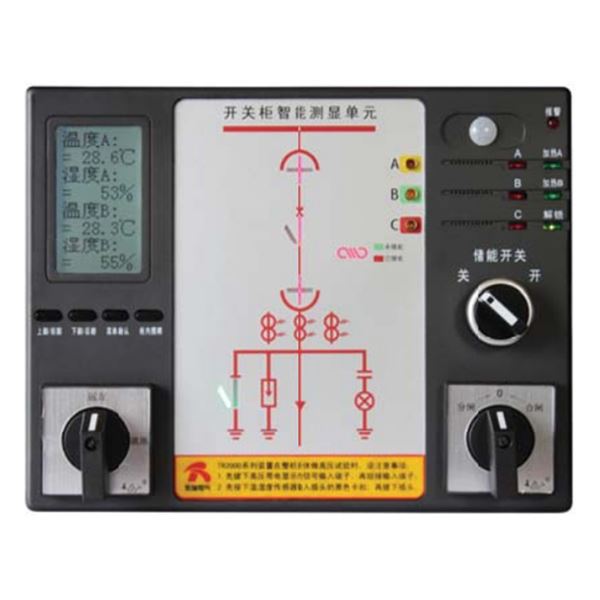

溫濕度數顯及控制:

可帶1~2路溫濕度傳感器及輸出接點,可顯示現場的溫濕度數值,并且用戶可根據需要自行設置加熱/除濕輸出的上下限。當環境溫度≥40℃時,無條件停止加熱,防止過熱損傷。


操作功能/操作開關:

  1. 遠方/就地操作;

  2. 分/合閘操作;

  3. 儲能操作;

  4. 照明操作。

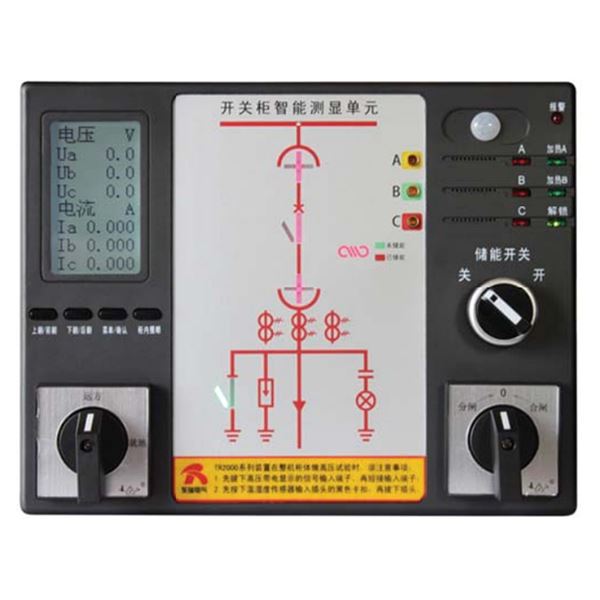

電力參數測量:

輸入互感器二次側電壓、電流,可測量顯示一次側電力網絡的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數,并計量有功電能和無功電能(無功電能精度為1級,其它為0.5級)。


斷路器觸頭、電纜搭接頭等處實時測溫功能:

發電廠、變電站的開關柜、母線接頭、室外刀閘開關等重要的設備。在長期運行過程中,開關的觸點和母線連接等部位因老化導致接觸電阻過大而發熱,而這些發熱部位的溫度很難監測,由此最終導致事故發生。

近年來,在電廠和變電站已發生多起開關過熱事故,造成火災和大面積的停電事故,解決開關過熱問題是杜絕此類事故發生的關鍵,實現溫度在線監測是保證高壓設備安全運行的重要手段。

《國家電網公司十八項電網重大反事故措施》,國家電網生技[2005]400號文件中明確指出:

預防開關設備載流回路過熱;定期用測溫設備檢查開關設備的接頭部、隔離開關的導電部分(重點部位:觸頭、出線座等),特別是在重負荷或高溫期間,加強對運行設備溫升的監視,發現問題應及時采取措施。

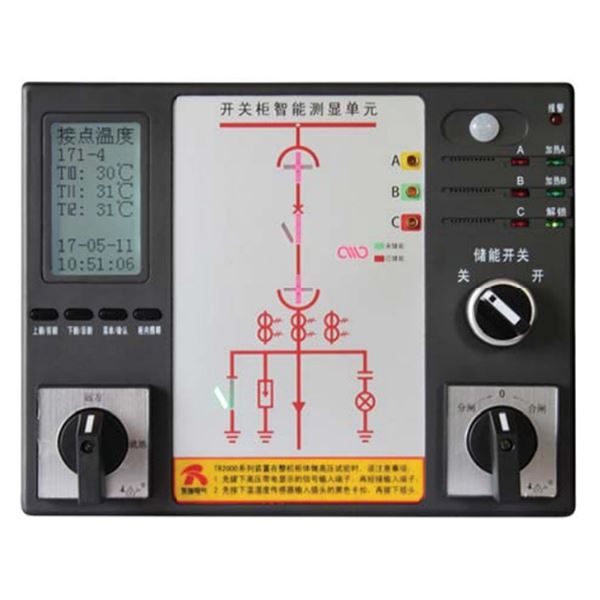

WX-100系列無線傳輸式測溫傳感器,精密地測量高壓開關柜各帶電接點的實時溫度,通過無線網絡技術發送溫度數據給TR2000-E裝置,可以安全可靠地實時在線監測開關柜主母排、手車觸頭、電纜搭接頭等多處高壓帶電接點的實時溫度,當某接點因接觸不良或電流過大而異常過熱時(監測到的接點溫度≥設定報警溫度),TR2000-E裝置發出燈光報警,提醒設備維護人員及時排除故障,可有效免除過熱引起的電氣火災和大面積的停電事故,避免上述問題的發生。

傳感器類型及外形圖片

規格型號

外形尺寸

(單位:mm)

安裝方式

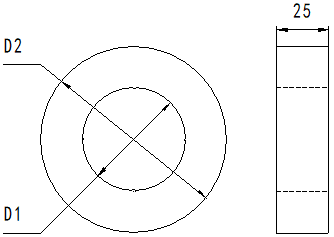

圓環形無線測溫傳感器(CT取電)

2023-03-10_220748

WX-101

D1:35.1mm

D2:85.0mm

套裝在Φ35mm的手車靜觸頭上

WX-102

D1:49.1mm

D2:90.0mm

套裝在Φ49mm的手車靜觸頭上

WX-103

D1:55.1mm

D2:91.0mm

套裝在Φ55mm的手車靜觸頭上

WX-104

D1:79.1mm

D2:114.0mm

套裝在Φ79mm的手車靜觸頭上

WX-105

D1:109.1mm

D2:146.0mm

套裝在Φ109mm的手車靜觸頭上

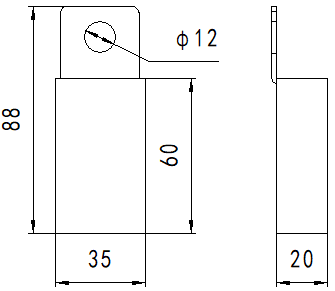

螺栓安裝式無線測溫傳感器(內置電池供電)

2023-03-10_220826

WX-106

W35×L88×H20

用M10左右的螺栓(螺栓尺寸大于Φ12mm安裝孔的情況,須特殊定制),緊固在母排、電纜等搭接點處。

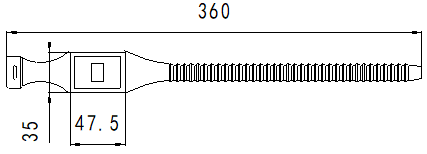

表帶式無線測溫傳感器(內置電池供電)

2023-03-10_220832

WX-107

W35×L360×H20

用測溫傳感器上的自帶表帶,綁扎于母排、動觸頭等需要測溫的電氣接點附近。

  1. 溫度測量范圍:0℃~+150℃

  2. 精度:±2℃

  3. 分辨率:1℃

  4. 溫度測量周期:不大于 15s

  5. 供電:CT取電或內置電池(電池使用時間>6年)

  6. 發射模塊與接收模塊間距離≤3米(戶外或特殊測量時≤20米)

  7. 適用范圍: 630A/1250A/1600A/2000A/3150A等

每套TR2000-E操控裝置可配有1個無線接收器和1~12個無線測溫傳感器,每3個序號相連的無線測溫傳感器為一組,按照順序分別為組1(T1:上觸頭A、T2:上觸頭B、T3:上觸頭C),組2(T4:下觸頭A、T5:下觸頭B、T6:下觸頭C)、組3(T7:上母排A、T8:上母排B、T9:上母排C),組4(T10:下連接頭A、T11:下連接頭B、T12:下連接頭C)。當某一無線測溫傳感器監測到目標點表面溫度超過報警上限時,裝置正面的紅色報警燈閃爍,無線測溫顯示界面對應的位置序號變為“!”閃爍,同時該信息保存于事件記錄中;當監測到目標點表面溫度超過報警上上限時,報警輸出繼電器吸合;當目標點表面溫度下降到退出報警溫度點(Th-5℃)時,裝置自動退出該方面報警狀態。

WX-100系列圓環形無線溫度傳感器采用一體化環形設計,內置感應取電線圈,能自動從高壓帶電設備電流中感應出電源,無需外接電源和內置電池,一勞永逸。適合于測量觸頭接點溫度。精密的溫度傳感器測量被測物體表面溫度,通過無線網絡技術發送溫度數據。

圓環形無線溫度傳感器有一個感溫點,位于環形的內孔中部,傳感器測到的溫度就是該感溫點的溫度,若傳感器放置在空氣中,則測到的就是環境溫度。為了準確測量物體表面的溫度,應保證傳感器的感溫面與被測物體的表面緊密接觸。安裝時,將圓環形傳感器套在開關柜的靜觸頭上,推入觸頭盒底部即可

注:無線測溫接收器及測溫傳感器必須按照其標識上的設備號配套安裝;無線接收器(導軌式安裝)建議安裝在斷路器手車室,通過附帶的4芯屏蔽電纜和操控裝置連接。安裝無線測溫傳感器時,必須按照測溫傳感器標簽上標明的位置安裝。若安裝位置不對應,則操控裝置上顯示T1~T12的溫度不是實際位置的溫度。


RS485通訊:

數字通訊采用RS485通訊接口,MODBUS通訊協議,通過RS485接口可對多臺開關柜智能操顯裝置進行組網通訊。


事件記錄功能:

可記錄640條報警信息或其它事件供用戶查詢。


人體感應探頭:

當有人站在柜前停留時,裝置自動啟動液晶屏背光、送電時帶有語音提示;操作者離開后,自動停止。


高壓帶電自檢功能:

高壓帶電自檢按鈕為自復位按鈕(無鎖),當主機帶電而三相不帶電時按下自檢開關,三相高壓指示燈同時由內部電源供電被點亮,解鎖狀態轉換為閉鎖狀態(解鎖燈滅),電磁閉鎖輸出繼電器斷開。


驗電/核相檢測端口:

操控裝置可提供一組(3相)驗電/核相外接檢測端口,需配合驗電/核相器(另行采購)使用;驗電/核相器插入到驗電端的某相序端口與接地端口,驗電/核相器若有顯示則表示測試相序帶電;驗電/核相器插入到兩臺操控裝置驗電/核相的同一相序端口,驗電/核相器若沒有顯示則表示相序相同。

技術參數

指標

TR2000-A

TR2000-B

TR2000-C

TR2000-D

TR2000-E

工作電源

AC/DC85~265V

最大功耗

4VA

6.5VA

8VA

9VA

9VA

溫度測量范圍

-40~120℃

濕度測量范圍

0~99%RH

繼電器輸出容量

AC220V/5A

數字通訊

/

RS485通訊接口,MODBUS通訊協議

通訊波特率

/

4800、9600bps

電力參數測量

電壓輸入

/

/

/

三相三線:100V;三相四線:57.7V

電流輸入

/

/

/

AC1A、5A

精度等級

/

/

/

無功電能為1級,其它為0.5級

工作環境

溫度:-10~+60℃,相對濕度:≤95%,無腐蝕氣體,海拔高度≤2500m

隔離耐壓

電源/輸入/輸出之間>2kV

開孔尺寸

119×179mm

220×165mm

220×166mm
